Sicherung der Trinkwassergüte
Inspektion & Wartung von Systemtrennern Typ BA
Quelle: Werkfotos Caleffi
Quelle: Werkfotos Caleffi
Quelle: Werkfotos Caleffi
Quelle: Werkfotos Caleffi
Alle Bauteile und Komponenten einer Trinkwasserinstallation sind gemäß EN 806-05 regelmäßig zu inspizieren und zu warten. Eine jährliche Wartung ist unter anderem auch für Systemtrenner vom Typ BA (Flüssigkeiten bis zur Kategorie 4) durchzuführen. Diese dient dazu, die dauerhafte und sichere Funktion zur Aufrechterhaltung der Trinkwassergüte sicher zu stellen.
Laut aktueller Trinkwasserverordnung müssen an eine Trinkwasserinstallation angeschlossene Apparate mit einer Sicherheitseinrichtung nach DIN EN 1717 ausgerüstet sein. Sie verhindert, dass durch Rücksaugen, Rückfließen oder Zurückdrücken von Nichttrinkwasser (verunreinigtes Wasser oder Heizungswasser) die Qualität des Trinkwassers beeinträchtigt wird. Wasser, das einmal die Trinkwasseranlage verlassen hat, darf auf keinen Fall wieder zurückgelangen. Laut TrinkwV müssen an der Schnittstelle zwischen Heizungs- und Trinkwasseranlage grundsätzlich Systemtrenner eingebaut werden. Im Zweifelsfall ist immer ein höheres Schutzziel zu wählen. Bei Heizungswasser wäre normalerweise ein Systemtrenner vom Typ CA ausreichend. Da aber später eventuell noch Inhibitoren dem Wasser beigemengt werden, oder die genaue Zusammensetzung des Heizungswassers nicht bekannt ist, empfiehlt sich der Einbau eines Systemtrenners vom Typ BA.

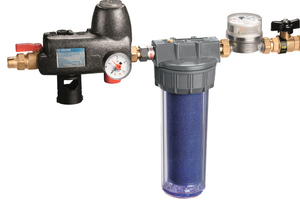

Ein nach DIN EN 12729 zertifizierter Systemtrenner Typ BA mit kontrollierbaren, druckreduzierten Zonen besteht aus Eingangs-, Mittel- und Ausgangskammer. Unter normalen Betriebsbedingungen besteht, analog der Fließrichtung, ein Druckgefälle von einer zur anderen Kammer. Caleffi (www.caleffi.de) hat zwei Systemtrenner des Typs BA (Serie 574 und 580) im Programm. Die „Serie 574“ verrichtet auch in der automatischen Füllkombi BA und dem Nachfüll- und Aufbereitungssystem Füllkombi BA Plus für Heizungswasser ihren Dienst als integrierter Systemtrenner.
Systemtrenner Typ BA

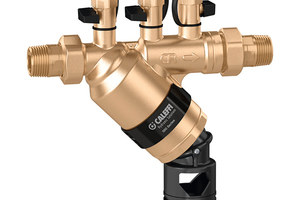

Die Systemtrenner mit kontrollierbarem Differenzdruck von Caleffi bestehen aus einem Gehäuse mit Inspektionsöffnung, einem vorgeschalteten Rückschlagventil, einem nachgeschalteten Rückschlagventil und einer Ablassvorrichtung.

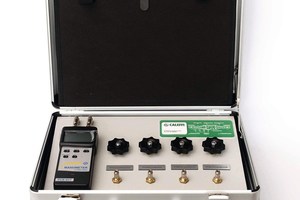

Die Rückschlagventile trennen drei verschiedene Zonen mit drei verschiedenen Drücken: die Eingangskammer, die auch als druckreduzierte Zone bezeichnete Mittelkammer sowie die Ausgangskammer. Jede dieser Kammern hat für die Wartung einen Anschluss für ein Druckmessgerät. Für das Ermitteln von relevanten Messwerten (Druckverhältnisse in den einzelnen Kammern) hat Caleffi ein spezielles Prüfgerät (inkl. Wartungsheft) im Programm. Mit ihm lässt sich die Funktion von Systemtrennern des Typs BA – entsprechend VDI/DVGW 6023, EN 806-5 und DIN 1988-400 – schnell, sicher und einfach bewerkstelligen. Vor der Funktionsprüfung sind unbedingt die Schmutzfänger (Filter) zu reinigen.
Prüfung

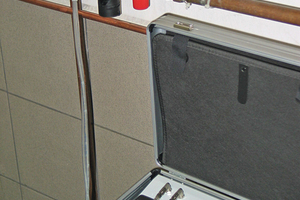

Der Ablauf der Prüfung erfolgt in fünf Schritten. Mit der Endkontrolle unter Betriebsbedingungen (kein Wasseraustritt) und der Dokumentation der Prüfung und Wartung und Anbringen eines Anhängers mit dem Prüfnachweis ist der Prüfvorgang beendet. Werden während der Funktionsprüfung Mängel oder Abweichungen festgestellt, sind sie nach Wartungsanleitung des Herstellers zu beheben und eventuell defekte Teile auszutauschen. In diesem Fall ist die Funktionsprüfung noch einmal durchzuführen.
