Schwimmbadtechnik
Solaranlage erwärmt Badewasser

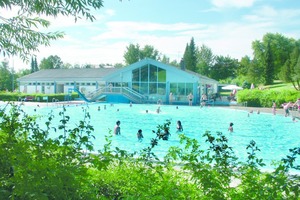

Das Freibad Haselbach nutzt umweltfreundliche Sonnenenergie zur Erwärmung des Schwimmbadwassers. Im Rahmen einer Teilsanierung des Schwimmbades ließ die Gemeinde Tiefenbach Schwimmbadabsorber installieren. Die wohligen Wassertemperaturen steigerten die Besucherzahlen spürbar. Mehr zu Planung und Ausführung lesen Sie in diesem Beitrag.
Im Freibad Haselbach wurden 336 Schwimmbadabsorber „Roth HelioPool“ der Buchenauer Roth Werke (www.roth-werke.de) installiert. Der Bürgermeister von Tiefenbach, Georg Silbereisen, erklärte bei der Inbetriebnahme der Absorberanlage: „Bei der Sanierung legte die Gemeinde auf Klimaschutz und Umweltschonung ganz besonderen Wert.“ Der Gemeinderat entschied sich nicht zuletzt aus diesem Grund für das umweltfreundliche Solarsystem des hessischen Herstellers. Der „Roth HelioPool“ Schwimmbadabsorber eignet sich zur direkten solaren Erwärmung von Beckenwasser im Durchlaufprinzip.
Planung & Installation

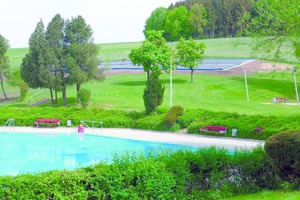

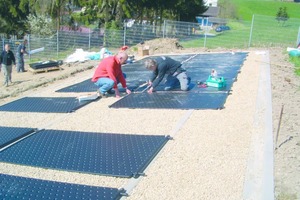

Der Installationsbetrieb Grübl Heizung Sanitär aus Ruderting montierte insgesamt 28 Kollektorfelder mit je zwölf Kollektoren oberhalb der Liegewiese. Eine Beton-/Kiesunterkonstruktion mit einem durchgehenden Vlies bietet stabilen Halt für die Befestigung der Schwimmbadabsorber und schützt vor durchwachsenden Pflanzen.
Die Planung der Anlage führten Michael Simmet vom Ingenieurbüro Haydn Energie Team und Horst Dichtl der Roth Werke aus. Bei einer Schwimmbadwasseroberfläche von 1350 m² inklusive Kinderbecken und einem Kollektoraufstellwinkel von 10° werden aufgrund der optimalen Kombination der Systemkomponenten beste Leistungswerte erzielt. Mit einer im Tichelmann-Prinzip installierten Kollektorfläche von 746 m² (je Absorber 2,22 m²) und einer maximalen Gesamtleistung von rund 522 kW sorgt die Solaranlage für kontinuierlich ansteigende Beckenwassertemperaturen im Vergleich zur Außentemperatur in der Badesaison. So entstehen angenehme Badewassertemperaturen. „Temperaturverluste in der Nacht gleicht der solare Ertrag vormittags sehr schnell wieder aus“, teilte der Roth Fachberater Horst Dichtl mit. Gegenüber einer konventionellen Schwimmbadbeheizung spare das System pro Jahr rund 37.000 l Heizöl und vermeide rund 99 t CO2-Emissionen, so Horst Dichtl. Die Schwimmbadabsorber erzeugen somit eine umweltfreundliche und wirtschaftliche Badewassererwärmung.
Betrieb der Anlage
Geregelt wird die Anlage mit einem Roth Solarregler und einer energiesparenden frequenz- und drehzahlgeregelten Schwimmbadpumpe von Speck Pumpen, Neunkirchen am Sand. Die fachgerechte Installation der Schwimmbadpumpe übernahm der Betrieb Elektrotechnik Pauli aus Tiefenbach. Die Pumpe verfügt über eine maximale Förderleistung von bis zu 85 Kubik pro Stunde.
Wie die Passauer Neue Presse schon im August 2015 meldete, steigerten die wohligen Wassertemperaturen die Besucherzahlen spürbar. Der Betreiber ist überzeugt, dass die Teilsanierung des Schwimmbades sowie die Inbetriebnahme einer Absorberanlage zur Schwimmbadwassererwärmung die richtige Entscheidung war. Die Gemeinde Tiefenbach verfügt nun über ein modernes Schwimmbad.
Der „Roth HelioPool“ zeichnet sich durch seine optimale Absorbergröße von 2,22 m² sowie durch einen hohen Wirkungsgrad aus. Er wird vollflächig durchströmt, ist frostsicher, begehbar und eignet sich für den direkten Durchfluss von Schwimmbadwasser. Die spezielle Absorber-Konstruktion mit idealer Wandstärke gewährleistet einen geringen Druckverlust. Jeder Absorber besitzt je vier Anschlüsse mit 25 und 40 mm, die je nach Anschlussart variabel belegt werden können, somit ist nur eine Ausführung notwendig. Roth bietet ein komplettes und montagefertiges System inklusive Roth Befestigungsset für die Montage auf dem Dach, Verbindungssets und Roth Regelung BW. Der „Roth HelioPool“ ist nach EN 12975 getestet.
