Mit Regelungstechnik Energie sparen
Aufgrund eines innovativen Energiekonzepts zahlen die neuen Eigentümer der Solarwohnanlage am Silberberg in Bad Neuenahr-Ahrweiler in den ersten zehn Jahren keine Kosten für die Heizung oder Warmwasserversorgung. Dafür erhielt das Projekt des Bauunternehmens HMF GmbH (Häuser mit Flair) den Anerkennungspreis vom Umweltministerium Rheinland-Pfalz. Vergeben wurde der Preis im Rahmen des Wettbewerbs ‚Unser Ener macht mit – Unsere beste Energie ist gesparte Energie’“, der bereits zum vierten Mal ausgetragen wurde und mit insgesamt 20 000 € dotiert ist.

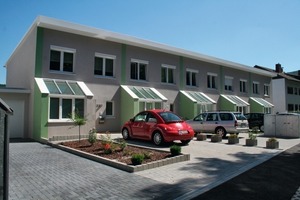

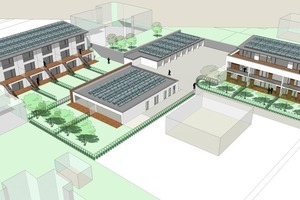

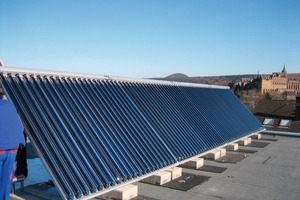

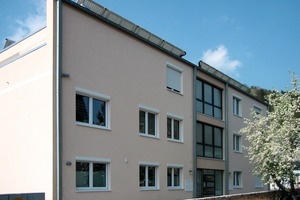

Entsprechend der hohen gesetzlichen Anforderungen an moderne Gebäude hat die Baufirma HMF GmbH gemeinsam mit dem Planungsbüro Blechschmidt, dem Heizungsbauunternehmen Wilhelm Peters GmbH und dem CentraLine-Partner Data Therm in Bad Neuenahr-Ahrweiler ein anspruchsvolles Bau-, Heiz- und Regeltechnikkonzept entwickelt, das für Energie- und Kosteneffizienz bei der Betriebsführung sorgt. Die Wohnanlage besteht aus fünf Reihenhäusern, einem Doppelbungalow mit zwei Wohneinheiten und einem Mehrfamilienhaus mit acht Eigentumswohnungen. Für die Warmwasserbereitung sorgen Vakuum-Röhrenkollektoren mit insgesamt 150 m2 Fläche auf dem Dach der Anlage. Diese sind an einen Pufferspeicher mit einem Volumen von 20 000 l angeschlossen. Sie deckt ca. 70 % des Bedarfs für die Trinkwassererwärmung und ca. 20 % vom Heizwärmebedarf. Eine zusätzlich integrierte Gas-Absorptionswärmepumpe (Luft-Wasser-Wärmepumpe) unterstützt die Heizung. Außerdem verfügen alle Wohneinheiten über eine kontrollierte Be- und Entlüftung mit Wärmerückgewinnung. Zusätzlich zur thermischen Solaranlage wurde auch eine Photovoltaikanlage mit 250 m2 Modulfläche auf dem Dach installiert. Die Erlöse, die aus der Einspeisung des Solarstroms ins öffentliche Netz entstehen, gleichen die gesamten verbleibenden Heizkosten der 15 Wohneinheiten aus.
Mehr Effizienz durch intelligente Regelung
Der Einsatz der alternativen Wärme- und Stromerzeuger erforderte eine flexible und frei programmierbare Regelungstechnik, die vom CentraLine-Partner Data Therm installiert wurde. Als Anlagenregler baute der MSR-Spezialist „Lion“Regler von CentraLine (www.centraline.com) ein, die vor allem für die Regelung der Wärmeabnehmer und die Koordination der Wärmeerzeuger zuständig sind. „CentraLine Lion“ ist ein LON-basiertes Anlagenregelsystem mit separaten Ein- und Ausgangsmodulen sowie einem integrierten Bus. Im Projekt wurden zwei „Lion“ bestehend aus 15 Modulen eingesetzt, die insgesamt über 60 Ein- und 32 Ausgänge verfügen. Für die Steuerung der Gas-Absorptionswärmepumpe und der Solaranlage setzte der CentraLine-Partner zwei Integrationsplattformen vom Typ „Hawk“ aus der „CentraLineAX-Serie“ ein. Die webbasierte Integrationsplattform ermöglicht die nahtlose Vernetzung der verschiedenen Systeme und über sie können die ablaufenden Prozesse optimal überwacht und optimiert werden. Speziell für die Solarwohnanlage in Bad Neuenahr-Ahrweiler hat CentraLine einen neuen Treiber für „Hawk“ entwickelt, um über eine Schnittstelle mit der Paradigma-Regelung der Solaranlage zu kommunizieren und von dort die Daten auszulesen. In der Wohnanlage steuert ein „Hawk“ die Funktionen der Gas-Absorptionswärmepumpe, während der zweite „Hawk“ die Daten der Paradigma-Regelung auslesen kann. Zur Überwachung der gesamten Anlage installierte Data Therm die Leitzentrale „Arena 2.0“ mit einem 17 Zoll Touchpanel im Schaltschrank. Aufgrund dieser webbasierten Lösung können die Anlagenverantwortlichen jederzeit mit Standardbrowsern auf die angeschlossenen Subsysteme zugreifen. Die Leitzentrale von CentraLine ist einfach zu bedienen und erleichtert somit die Kontrolle und Überwachung der Anlagenteile.
