Dämmung im Wohnungsbau

Im bayerischen Heimstetten erreicht man beim Bau von hochwertigen Wohnungen eine wirksame Körperschallentkoppelung von Rohrleitungen und nachhaltige Wärmedämmung von Heizungsleitungen.

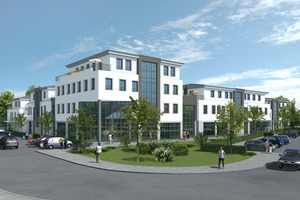

In der Gemeinde Heimstetten, 10 km östlich von München, er­richtet die ABB Objekt Heim­stetten GbR einen Gebäudekomplex in Massivbauweise: mit 44 Eigentumswohnungen, einer Gewerbeeinheit sowie Tiefgarage. Beheizt werden die Wohn- und Geschäftsräume mit regenerativen Energien: Durch den Anschluss des Projektes an die mit natürlicher Geothermie betriebene Fernwärmeheizung des interkommunalen Energieversorgers AFK wird umweltfreundlich und nachhaltig gewirtschaftet. Im Inneren wird die Energieoptimierung des Gebäudes durch den Einbau einer Niedertemperaturflächenheizung im Fußboden erreicht.

Schnell installiert

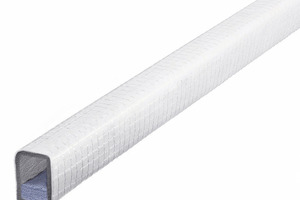

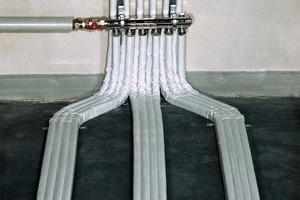

Die Fernwärme wird innerhalb der Räume über Rohrleitungen verteilt. Diese sind mit der Kompakt-Dämmhülse der Marke Missel (www.missel.de) gedämmt. Sie wird über die Rohrleitungen gezogen und im Abstand von 2 m mit der schallentkoppelnden Systembefestigung „KDH-FX“ auf der Rohdecke befestigt. Mit dieser Lösung, die eine einfache Montage ermöglicht, ergeben sich für die ausführenden Heizungs- und Sanitärmonteure der Manfred Poschinger GmbH aus Thyrnau entscheidende Vorteile: Die Dämmung ist rasch installiert und unempfindlich gegenüber dem rauen Baustellenbetrieb. Die Umhüllung der Kompakt-Dämmhülsen ist ein 4 mm dicker Materialverbund, der sich aus einem Polyethylenschaum, einer weich federnden Polsterlage und reißfester PE-Gittergewebefolie zusammensetzt. Der geschlossenzellige Schaum besteht aus einem physikalisch vernetzten Polyethylen mit einer Wärmeleitfähigkeit von λ_40°C = 0,035 W/(m∙K). Rohrleitungen und Dämmung sind während der Bauarbeiten gegen Beschädigungen geschützt. Die Gittergewebefolie als äußerste Schicht erhöht die Reißfestigkeit um ein Vielfaches. Die darunter liegende Polsterlage verhindert das Durchstoßen spitzer Gegenstände wie etwa bei Ziegelbruch oder herabfallenden Werkzeugen. Gerade im Fußbodenbereich kann jeder Schaden an der Dämmung zu einer Schallbrücke führen und das ausführende Unternehmen wird regresspflichtig.

Stöße zwischen den einzelnen Kompakt-Dämmhülsen werden mit dem „Missel Klebeband“ abgedeckt. Es besteht aus einer Polyolfin-Copolymerfolie und ist mit einem speziell für PE-Oberflächen geeigneten Kleber ausgerüstet. Darüber hinaus wird das selbstklebende „Missel Universal-Verschlussband“ eingesetzt.

Schallschutz zählt

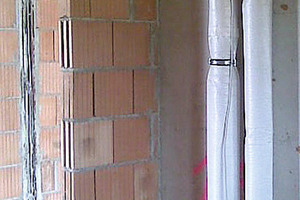

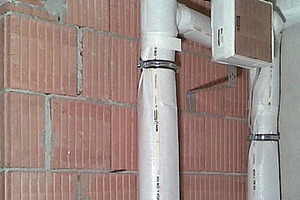

Die ABB Objekt Heimstetten GbR legt bei ihrem Projekt in Heimstetten großen Wert auf einen hochwertigen Schallschutz. Auch die Abwasser-Rohrleitungen werden daher konsequent mit den Schallschutz-Dämm-Manschetten Misselsystem-Abwasser „MSA 4“ und „MSA 9“ gedämmt. Sie dienen der Körperschalldämmung, entkoppeln also die Kunststoff-Abwasserleitungen akustisch vom Baukörper – gemäß DIN 4109/A1 und VDI 4100.

Auch bei der Montage der Lüftungsleitungen spielt eine wirksame Schallentkoppelung eine wichtige Rolle. Beim Einbau von Lüftungsanlagen sowie bei der Installation von Luftleitungen wird der Schallschutz oft vernachlässigt: Die normativen Forderungen, entsprechend DIN 4109/A1, VDI 4100 und E DIN 4109-10, werden oft nicht eingehalten. Dabei können bei Lüftungs-Systemen durch Ventilatoren, Antriebsmotoren, Luftleitungen und Luftdurchlässe störende Strömungsgeräusche entstehen. In Heim­stetten wird die Körperschalldämmung mit den Dämm-Manschetten Misselsystem-Lüftung „MSL“ hergestellt. Die Dämmschläuche werden bei der Installation einfach über die Luftleitungen gezogen und mithilfe des integrierten, montagefreundlichen Schnellverschlusses schnell, sicher und lückenlos verschlossen.
