Steckfitting im Einsatz
Modernisierung leicht gemacht
Wie effizient der Einsatz von Steckfittings in Kombination mit Vorwandinstallationen ist, zeigt der Einsatz dieser Technologie bei einer Modernisierung eines Wohngebäudes mit 32 Wohneinheiten der GBG - Mannheimer Wohnungsbaugesellschaft mbH. Ein wichtiger Aspekt war für die Wohnungsbaugesellschaft, wie die ausführenden Installateure der Käuffer & Co. Rhein-Neckar GmbH mit den Produkten zurechtkommen.
Bei der Modernisierung der Gebäudetechnik im bewohnten Zustand ist Zeit der Faktor, um die Belastung der Mieter während der Baumaßnahmen auf ein erträgliches Maß zu reduzieren. Deshalb ist ein reibungsloser Bauablauf wichtig, damit die Verweildauer in den Wohnungen minimiert werden kann. Gerade in der Etagenanbindung von Bädern in mehrgeschossigen Wohngebäuden kann mit dem schnellen „PushFit“-Rohrleitungssystem von Geberit (www.geberit.de) effizient gearbeitet werden. Besonders in engen Vorwandsituationen erleichtert der werkzeugfreie Steckvorgang die Arbeit des Installateurs enorm. Zwei Merkmale, die neben der Sicherheit der Verbindung und der Qualität der Rohrleitungen von großer Bedeutung für den Einsatz in der Gebäudetechnik sind. Aber wie schnell ist die „PushFit“-Steckfitting-Technologie wirklich? Welche Vorteile ergeben sich noch in der Etagenanbindung, gerade auch in Kombination mit vorgefertigten Vorwandelementen von Geberit? Diesen Fragen ging die GBG - Mannheimer Wohnungsbaugesellschaft mbH bei der Modernisierung eines Wohngebäudes mit 32 Wohneinheiten auf den Grund. Dazu Dipl.-Ing. Alf Münzberg, zuständig für Haus- und Maschinentechnik in der GBG: „Systemtechnik von Geberit setzen wir schon lange ein, vorgefertigte Vorwand- oder Schachtelemente gehören in der Modernisierung quasi zum Standardprogramm. Wir müssen aber auch, schon aus wirtschaftlichen Gesichtspunkten, alle Möglichkeiten ausschöpfen, um den Bauablauf zu optimieren, und damit Kosten zu senken. Wir können dabei an allem sparen, nur nicht an der Qualität der zum Einsatz kommenden Produkte und der technischen Ausführung.“ Wichtig war für Münzberg bei dieser „PushFit“-Premiere in der GBG auch das Feedback der ausführenden Installateure der Käuffer & Co. Rhein-Neckar GmbH: „Die Erfahrungen und Eindrücke von Handwerkern mit Produkten und Techniken ist mit maßgebend für einen weiterführenden Einsatz in unseren Projekten.“
Schnelle und unkomplizierte
Etagenanbindung

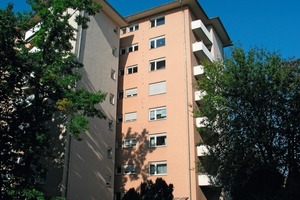

In einem aus den 50er Jahren stammenden Wohngebäude im Mannheimer Stadtteil Feudenheim wurde die komplette wasserführende Gebäudetechnik modernisiert und die Aufbereitung von Warmwasser sowie die Heizung der einzelnen Wohnungen auf dezentrale Wohnungsstationen umgestellt. Insgesamt 32 Wohnungen wurden en bloc modernisiert. Für die Trinkwasserversorgung (Steigstrang) kam „Mapress-Edelstahl“, als Abwassersystem das schallgedämmte „Silent-db20“, jeweils mit Lösungen für den vorbeugenden Brandschutz im Deckenbereich, zum Einsatz.

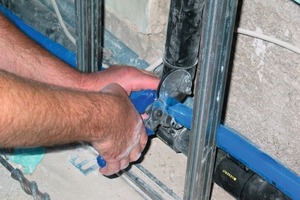

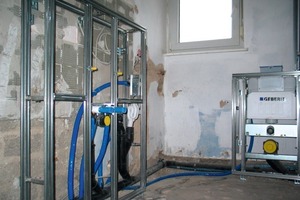

Größte Einzelmaßnahme war die Neugestaltung der Badezimmer. Nach deren Komplettentkernung und der Montage der vorgefertigten „GIS“-Vorwandelemente (bestückt mit dem Geberit „PE“-Abwassersystem) für das WC, den Waschtisch und der Installation von Unterputzarmaturen für die Dusche schlug die Stunde des „PushFit“-Rohrleitungssystems. Schnell ist der Übergang von der dezentralen Wohnungsstation in das Badezimmer und in die Küche geschaffen. Zügig machen die Monteure weiter. Ablängen der vorgedämmten Rohre, anschließend Anfasen mit dem, für alle drei Dimensionen geeigneten, ergonomisch geformten „PushFit“-Entgrat- und Kalibriergerät. Danach die Schutzkappen, welche als Schutz vor Staub und Schmutz fungieren, entfernen, das Fitting auf das Rohr oder das Rohr in das Fitting einstecken, bis der grüne Steckindikator die sichere und dauerhaft dichte Verbindung anzeigt. Dieser Vorgang wird über zwei große Fenster sichtbar gemacht.
Kurze Einarbeitungsphase und hohe Verlege-Geschwindigkeit

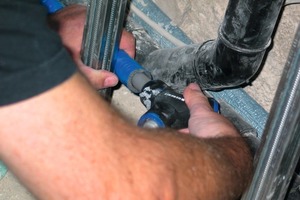

Nach einer kurzen Phase der Einarbeitung geht diese Art der Verbindung den Käuffer-Monteuren leicht von der Hand. So gelingt es mit hoher Verlegegeschwindigkeit die Badezimmer und die Küchen anzubinden. Schnell ist das Arbeiten mit der Pressmaschine vergessen. Und der Wechsel zum nächsten Arbeitsplatz geht genauso schnell über die Bühne. Die Rolle mit dem vorgedämmten „PushFit“-Mehrschichtverbundrohr einfach unter den Arm klemmen, das Entgrat- und Kalibrierwerkzeug in die Tasche stecken und einen Vorrat an „PushFit“-Steckfittingen und Formteilen in verschiedenen Ausführungen mitnehmen, schon kann es weitergehen. Also alles perfekt? Nicht ganz. Eine Kleinigkeit hat die Käuffer-Mitarbeiter doch gestört. Da das „PushFit“-Steckfitting konstruktionsbedingt etwas massiver ist, gestaltete sich die Dämmung etwas aufwendiger. Ansonsten freundeten sich die Monteure schnell mit der für sie doch neuen Verbindungstechnik an. Dazu trug in der Vorwandinstallation auch eine Greifzange bei, die bei kurzen Leistungsstücken das Einstecken in das Fitting unterstützt.
Münzberg sieht diese Erfahrungen durchaus positiv. „Die Eindrücke von der Baustelle und die Schnelligkeit in der Verarbeitung sprechen für das „PushFit“-Rohrleitungssystem. Die Sicherheit der Verbindung setzen wir voraus. Alles zusammen, unter Berücksichtigung des Kosten-Nutzen-Aspektes, wird dazu führen, dass wir mittel- und langfristig Stecksysteme projektbezogen ausschreiben werden. Steckfitting-Technologie macht tatsächlich Sinn, wenn sie Bestandteil eines kompletten Gebäudetechnik-Systems ist.“
„PushFit“-Rohrleitungs-Stecksystem
Absolute Funktionssicherheit der Kunststoff-Steckverbindungen und damit eine Beständigkeit des gesamten Systems über viele Jahrzehnte hinweg – das waren die wichtigsten Vorgaben, an die sich Geberit bei der Entwicklung von „PushFit“ gehalten hat. Damit sind in der Trinkwasserinstallation für die Versorgung von Wohnungen oder in der Etage sowie für die Heizungsanbindung alle Voraussetzungen geschaffen, damit der Installateur ohne große Investitionen in ein weiteres Werkzeug zügig seine Arbeit machen kann. Das in den Dimensionen d 16/20/25 mm erhältliche Mehrschichtverbundrohr lässt sich beispielsweise im Trockenbau gut durch Hohlräume oder Zwischenwände leiten.
Schutzkappen schützen vor Staub oder Schmutz
Sowohl die Rohrleitungen von der Rolle als auch alle Verbindungselemente sind mit Schutzkappen versehen. So wird verhindert, dass unbemerkt Staub oder Schmutz in die Trinkwassersystemteile eingetragen wird. Auch ist ein Wiederverschliessen möglich. Zur besseren Identifikation ist auf der Schutzkappe die Dimension angegeben. Nach dem Abnehmen können die Kunststoffkappen dem Recycling zugeführt werden.

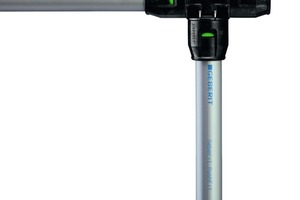

Steckindikator: Bei Grün sicher gesteckt
Das wichtigstes Merkmal von „PushFit“ sind die sicheren und speziell konzipierten Steckverbindungen. Als Voraussetzung sorgt der Handwerker lediglich für ein fachgerecht abgelängtes und kalibriertes Systemrohr, das so vorbereitet mit angenehm mässigem Kraftaufwand in das Fitting eingeschoben werden kann. Und zwar so weit, bis das Sichtfenster wie bei einer Ampel auf Grün schaltet. Alternativ zum Mehrschichtverbundrohr bietet Geberit für die „PushFit“-Steckverbinder auch ein Vollkunststoffrohr (von der Rolle) aus weichem Polybuten. Es zeichnet sich durch eine besonders hohe Flexibilität aus und wird regional von Installateuren beispielsweise für die Rohr-in-Rohr-Installation bevorzugt eingesetzt.
Zwei Dichtringe und Edelstahl Krall-Klemmring
Wenn eine der beiden möglichen Rohrleitungen in einen „PushFit“-Steckverbinder eingeschoben wird, nehmen im Innern zwei Dichtringe zuverlässig Kontakt mit dem Rohr auf. Die ausgeklügelte Anordnung kleiner Krallen sorgt dafür, dass es kein Zurück mehr gibt. Schaltet die Ampel auf Grün, gibt es kein fragwürdiges Hin oder Her, sondern Trinkwasserleitung und Fitting sind eine Einheit eingegangen, die der Installateur als unzertrennlich ansehen kann. Und die Verlässlichkeit hat Geberit so ausgelegt, dass fünf Jahrzehnte bei einer Temperatur von 70 °C keine Probleme bereiten.
Dämmung von der Rolle oder
zusätzliches Schutzrohr
Eine Reihe weiterer Komponenten komplettiert das „PushFit“-System. So ist es möglich, das Rohr von der Rolle gleich mit einer 6 mm (Trinkwasser) oder 10 mm (Heizung) dicken Dämmung zu bekommen oder stattdessen mit einem zusätzlichen Schutzrohr. Auch ist dafür gesorgt, dass sich mit dem breiten Fittingprogramm alle auf der Baustelle ergebenden Anforderungen an die Installation meistern lassen. Das Programm wurde jüngst ergänzt um eine „PushFit“-Montagebox für Heizkörper, die den Heizkörperanschluss bei im Boden verlegten Heizungsleitungen vereinfacht und schneller macht. Ebenfalls neu im Programm ist das „PushFit“-Adapter T-Stück mit Übergang auf „Mepla“, das sich für Anwendungen zum Durchschleifen an den Geberit-Elementen eignet. Praktisch sind die neuen Abschlussbandagen für T-Stücke, die sich systemübergreifend auch bei „Mepla“ einsetzen lassen. Ergänzend dazu gibt es eine Reihe neuer Übergangswinkel und Apparateanschlüsse.
