Montageanleitung

Sicher auf dem Dach

Solar-Befestigungssystem

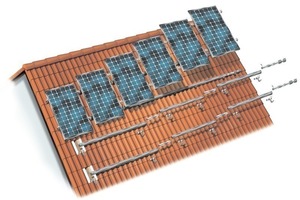

Solar-Befestigungssystem „Zebra“

Schritt 1

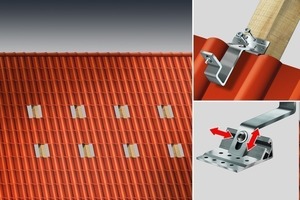

Die Position der Dachhaken laut projektbezogener Planung mit der Berechnungssoftware festlegen. An den markierten Positionen die Dachziegel entfernen. Den Dachhaken auf dem Sparren positionieren. Die Sechskantschraube festziehen. Den Dachhaken am Sparren befestigen.

Schritt 2

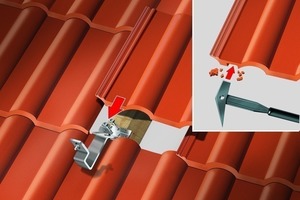

Falls notwendig, den Dachziegel über dem Dachhaken an der Stelle der Hakendurchführung mit Hilfe eines Trennschleifers oder Hammers aussparen. Der Dachhaken darf den darüberliegenden Dachziegel nicht aufrichten. Bei Falzziegeln muss der darunter liegende Dachziegel ebenfalls ausgespart werden.

Schritt 3

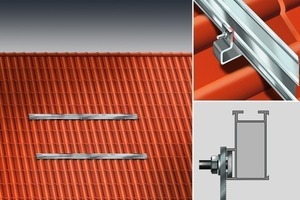

Die Montageschiene für jede Modulreihe mithilfe des vormontierten Befestigungsmaterials locker an den Dachhaken montieren. Anschließend die Montageschienen mit Hilfe einer Schnur gerade zueinander ausrichten. Die Hammerkopfschrauben danach fest ziehen.

Schritt 4

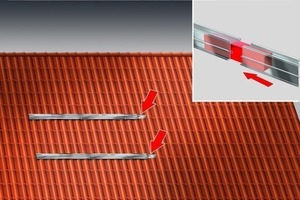

Um mehrere Montageschienen aneinanderzureihen, Schienenverbinder zur Hälfte in die bereits montierte Montageschiene einführen. Anschließend die nächste Montageschiene auf den Schienenverbinder schieben. Die beiden Montageschienen mit Druck bündig zusammenschieben – verschrauben ist nicht nötig.

Schritt 5

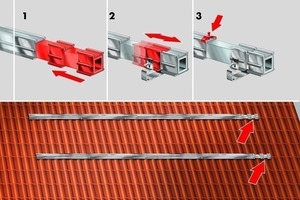

Zur Anpassung der Schienenlänge an das Modulfeld kann das Teleskopstück verwendet werden. (1) Teleskopstück in die Schiene schieben. (2) Am frei beweglichen Profilstück des Teleskops den letzten Haken befestigen, Teleskoplänge ausrichten und (3) Arretierungsklemme am Ende der Schiene befestigen.

Schritt 6

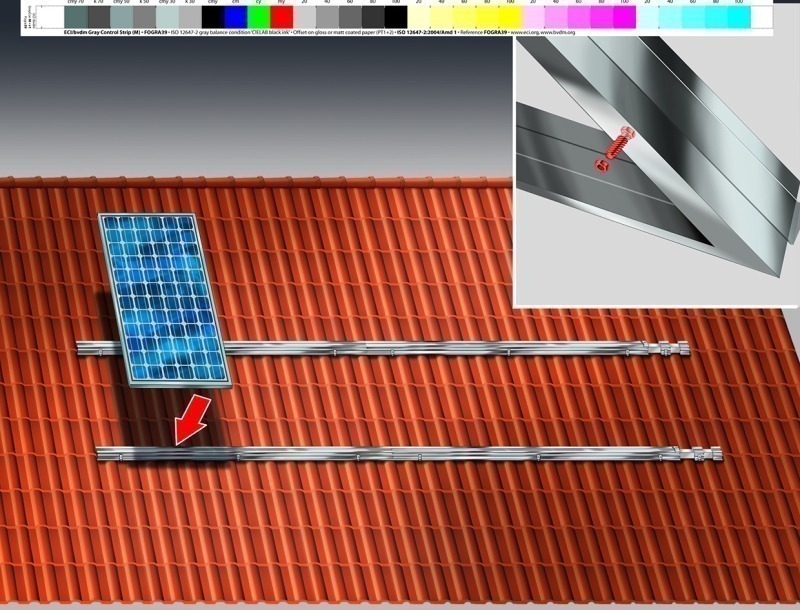

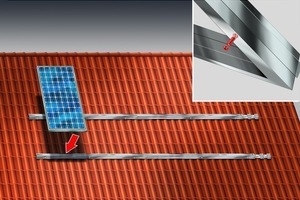

Vor der Modulmontage die Module der untersten Reihe mit einer Abrutschsicherung versehen. Dazu Sechskantschrauben mit Muttern in den unteren Befestigungsbohrungen auf der Modulrückseite befestigen. Dann das erste Modul auf die Schiene legen bis die Schrauben an die unterste Schiene anschlagen.

Schritt 7

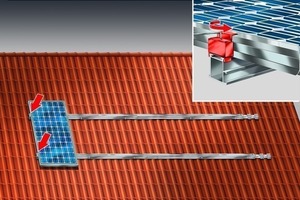

Die Endklemme auf die Montageschiene bündig an das Modul schieben. Durch Linksdrehung der Innensechskantschraube Endklemme an Modulrahmenhöhe anpassen und anschließend fixieren.

Schritt 8

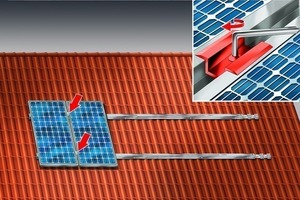

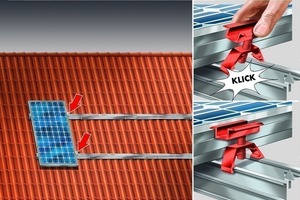

Die Mittelklemme auf die Montageschiene clipsen und bündig an das Modul schieben. Dabei muss die Mittelklemme auf beiden Seiten der Montageschiene komplett einklicken.

Schritt 9

Das nächste Modul bündig an die Mittelklemmen schieben und diese an die Modulrahmenhöhe anpassen. Anschließend die Mittelklemme mit der Innensechskantschraube fixieren.

Schritt 10

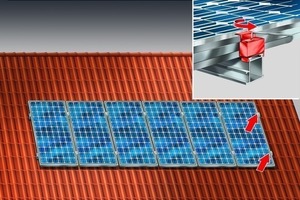

Am letzten Modul einer Reihe eine Endklemme auf die Montageschiene bündig an das Modul schieben. Durch Linksdrehung der Innensechskantschraube Endklemme an Modulrahmenhöhe anpassen und fixieren.

Online Plus

Eine Solaranlage auf dem Dach bietet ein Stück Unabhängigkeit von den Stromkonzernen. Mit der Einspeisung ins Stromnetz lässt sich zudem mit der selbstgewonnenen Energie Geld verdienen. Damit die Anlage jedoch auf dem Dach sicher verankert ist, bietet Würth (www.wuerth.de) das Solar-Befestigungssystem „Zebra“ an. Der folgende Auszug aus der „Zebra“-Montageanleitung zeigt in zehn Schritten, wie das Solar-Befestigungssystem bei einer Dacheindeckung mit Pfannenziegeln installiert wird.

Damit bei jedem Wind und Wetter die Solaranlage sicher ihren Dienst auf dem Dach verrichten kann, muss das Befestigungssystem diesen Anforderungen gewachsen sein. Wüth schickt dafür sein Solar-Befestigungssystem „Zebra“ ins Rennen. Durch höhenverstellbare Dachhaken sowie Mittel- und Endklemmen bietet das System eine hohe Flexibilität, um sich den Gegebenheiten des Daches anzupassen. Dabei sind die einzelnen Systemkomponenten vormontiert, so dass die Montagezeit reduziert wird. Die Systemkomponenten aus Aluminium bzw. Edelstahl A2 versprechen dabei eine hohe Lebensdauer. Da bei jedem Dach projektbezogene Besonderheiten auftreten, muss vor der Montage immer eine fachkundige Klärung vorgenommen werden. Der Erbauer der Solaranlage hat vor der Montage sicherzustellen, dass die gegebene Dachkonstruktion für die auftretenden zusätzlichen Belastungen ausgelegt ist. Dazu sind die Ergebnisse der Berechnungssoftware, die Angaben der Montageanleitung und die Überprüfung des Statikers zu beachten. Anhand der folgenden zehn Schritte wird auszugsweise aufgezeigt, wie das Befestigungssystem montiert wird.
