Regelungsstrategie für effiziente Raumbeheizung
Intelligente Steuerung für die Temperaturregelung
Eine exakte Temperaturregelung sowohl im Raum als auch bei der Wärmerzeugung und –verteilung führt zu einer deutlichen Reduzierung der Energiekosten – das ist allseits bekannt. Dazu werden in Gebäuden nachts sowie am Wochenende die Heizungen automatisch heruntergeregelt. Doch dies gelingt nicht im bestmöglichen Maße, da die Einstellung der Raumthermostate in den seltensten Fällen vor dem Wochenende oder am Ende eines Arbeitstages reduziert wird. Eine intelligente Steuerung kann da die Lösung sein.
Der Gebäudeautomations- und -managementexperte SAUTER hat eine intelligente Steuerung entwickelt, die den Heizbetrieb verbessern soll. Der Heizungsoptimierer „ecoHeat Control“ erlaubt die direkte Einstellung der gewünschten Raumtemperatur und sorgt durch eine präzise Modulierung der Wärmeversorgung für eine Reduktion von Über- aber auch Untertemperaturen im Raum. Dank der selbstadaptierenden Start-/Stopp-Automatik steht die Solltemperatur zum gewünschten Zeitpunkt zur Verfügung.
Neue Regelungsstrategie kombiniert Wetterdaten und Referenzraumsensoren

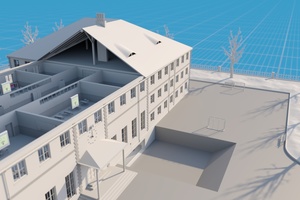

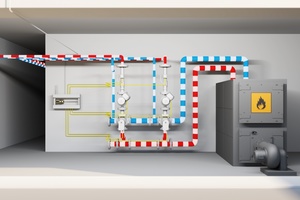

„ecoHeat“ vereinfacht die Bedienung der Heizung und sorgt zudem für eine Energieeinsparung von 15 bis 25 %. Erreicht wird dies mit einer ausgefeilten Regelungsstrategie kombiniert mit Referenzraumsensoren und Wetterdaten. In ausgewählten Räumen werden kabellose Temperatursensoren installiert, deren Messwerte von der Automationsstation der Heizungsregelung, z.B. einer „SAUTER modulo 6“, verarbeitet werden. „ecoHeat Control“ errechnet automatisch die optimale Vorlauftemperatur und steuert Mischventil und Umwälzpumpe anhand der Messwerte sowie der Informationen aus dem Belegungsplan.
Mit dem neuen Regelungsbaustein von SAUTER erhalten Heizkörper die passgenaue Wärmemenge, das klassische „Überheizen“ wird verhindert, ohne dass dafür ein Nutzereingriff an den Thermostatventilen notwendig ist. Sobald die Raumtemperatur über den Sollwert ansteigt, werden Heizungsvorlauf und auch Wassermassenstrom reduziert oder ganz abgeschaltet. Durch die Referenzmessung der Raumtemperaturen können zudem Phasen, in denen keine Nutzer im Gebäude anwesend sind, solare Einstrahlung auftritt oder interne Wärmelasten vorhanden sind, zur Energieeinsparung genutzt werden. Die zentrale Nacht- und Wochenendabsenkung der Raumtemperatur lässt sich außerdem bequem über die Gebäudeleittechnik definieren. Um dies zu erleichtern, ist der Kalender, inklusive Wochenenden und Feiertagen sowie Ferien bei Schulgebäuden, bereits im System hinterlegt.
Optimierung der Heizkurve bei Neu- und Altanlagen
Ein weiterer Vorteil: Das System lernt anhand von vergangenen Aufheizphasen, wie lange es benötigt, um die Soll-Raumtemperatur zu erreichen. Aus diesen Aufheizphasen wird errechnet, um wie viel früher die Heizung starten muss, damit die Komforttemperatur zur angegebenen Zeit – bspw. rechtzeitig zum morgendlichen Büro- oder Schulbeginn – erreicht wird. Somit muss die auftretende Aufheizphase bei der Angabe der Nutzungszeiten nicht berücksichtigt werden, was die Bedienung deutlich erleichtert. Damit erlaubt die SAUTER „ecoHeat Control“ eine neue Regelstrategie, die die Heizkurve optimiert, die Verteilverluste minimiert und exakt die Wärmeenergie zur Verfügung stellt, die tatsächlich benötigt wird.
Die Einbindung von „ecoHeat“ in eine bestehende SAUTER-Anlage ist technisch einfach möglich und erfordert lediglich die Nachrüstung von funkbasierten Raumtemperatursensoren sowie eine Anpassung der Software in der Automationsstation. Der Heizungsoptimierer ist nicht nur mit SAUTER-Systemen kombinierbar, sondern eignet sich ebenso für die Nachrüstung von Heizungssteuerungen in Gebäuden mit Komponenten von anderen Anbietern.
