Prozesse optimieren
Effizienter Pumpenantrieb
Bei vielen Gebäuden steht das Thema Energieeffizienz weit oben auf der Prioritätenliste. Wer hier exzellent sein will, muss insbesondere auch die Energieeffizienz seiner haustechnischen Anlagen permanent verbessern. „E-Solutions“ bieten dem Anlagenbetreiber vielfältige Unterstützung beim Ziel, Prozesse zu optimieren und Energie einzusparen.
Pumpen zählen mit zu den energieintensivsten Komponenten. Wo deren Maximalleistung im Betrieb nicht dauerhaft abgefordert wird, sollten drehzahlregelbare Antriebe zum Einsatz kommen. Passt sich die Motordrehzahl automatisch an den tatsächlichen Förderbedarf einer Pumpe an, spart der Betreiber erhebliche Mengen an Energie. Bei Pumpen sind Frequenzumrichter anderen Einstellmöglichkeiten zur Leistungsanpassung wie zum Beispiel einer Bypassregelung, dem Drosseln oder einer Polumschaltung vorzuziehen. Gründe dafür sind die höhere Energieeffizienz bei wechselnden Anlagenbedingungen, die leichtere Automatisierbarkeit und die vergleichsweise geringen Investitionskosten.

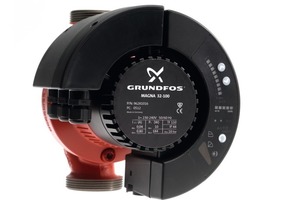

Hierdurch wird in erster Linie elektrische Energie eingespart, das senkt die Betriebskosten. Doch vermag diese „E-Solutions“-Technik von Grundfos mehr als die reine Drehzahlanpassung, dieses Pumpenprogramm basiert auf dem selbst entwickelten und produzierten „MGE“-Motor (bis 22 kW elektr. Leistung). Es handelt sich dabei um einen elektronisch drehzahlgeregelten Motor, der auf einem energieeffizienten EFF1-Motor basiert, mit integriertem Frequenzumrichter und einem PI-Regler, der über pumpenspezifische Funktionen verfügt. Da alle Komponenten – Pumpe, Motor, Frequenzumrichter, Sensor, integrierte Software, Regler – aus einer Hand stammen, ist das zuverlässige Zusammenspiel gewährleistet.
Optimierte Haustechnik

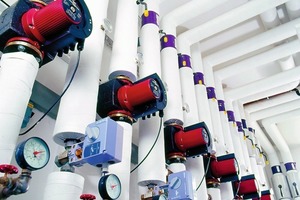

Durch die intelligente Einbindung der elektronisch geregelten Pumpen in eine Anlage kann der Betreiber die Haustechnik optimieren und die Anlagensicherheit verbessern. Dies gelingt noch besser durch den Austausch von Status- und Anlagendaten per Datenbuskommunikation:

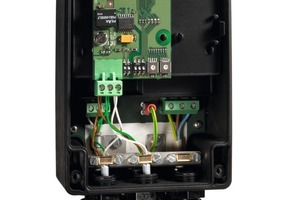

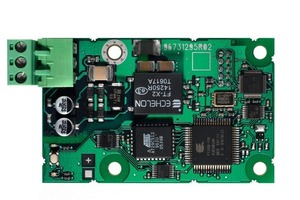

Heutzutage können die Pumpen ganz einfach per Datenbus-Kommunikation z.B. über offene Datenbus-Protokolle wie LONWorks, Modbus-RTU, Profibus-DP, oder auch über BACnet MS/TP, direkt in die Gebäudeautomation (GA) integriert und damit in das Gesamtsystem eingebunden werden. Grundfos zum Beispiel bietet Datenbusmodule der Baureihen „CIU“ an, und ermöglicht dadurch die Kommunikationsfähigkeit für die meisten E-Pumpen über offene Datenbussysteme. Damit ist eine zentrale Überwachung, vorbeugendes Handeln, optimierte Ansteuerung, und eine Visualisierung auf der Gebäudeautomation möglich.
Die „intelligenten“ Pumpenantriebe erreichen den Betreiber auf Wunsch vorkonfiguriert und anschlussfertig. Ist ein integrierter FU nicht einsetzbar, offeriert Grundfos (www.grundfos.de) mit seiner Baureihe „CUE“ für Leistungen von 0,55 bis 250 kW auch eine externe Frequenzumrichter-Baureihe für den Schaltschrankeinbau oder Wandaufbau an.
