Montage von
Entwässerungsrinnen

Passgenau zur bodengleichen Dusche

Alle Bilder: Richard Brink GmbH & Co. KG

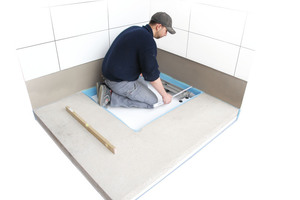

1 Nachdem Randdämmstreifen angebracht wurden, wird das Dämmmaterial verlegt.

Alle Bilder: Richard Brink GmbH & Co. KG

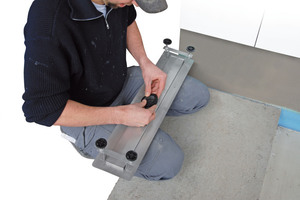

2 Die Gummidichtung auf den Stutzen der Duschrinne drücken, um danach den Siphon zu befestigen. Die Duschrinne an den jeweiligen

Bereich anpassen, indem die Füße des Produkts auf die gewünschte Höhe (ab 92 mm) verstellt werden.

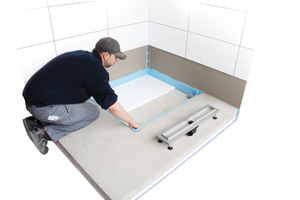

3 Die Duschrinne mithilfe von Wasserwaage und Zollstock ausrichten und den ebenfalls verstellbaren Siphon an das vorhandene Abwas-

serrohr anschließen.

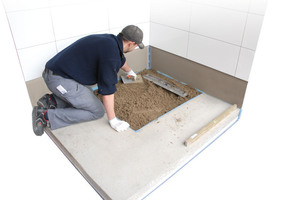

4 Den Estrich einfüllen und flächenbündig bis zur Außenkante des Dichtflansches glattziehen. Nach der Trocknung des Estrichs den

Flexkleber für die Haftung der Abdichtungs- und Entkopplungsbahn auftragen.

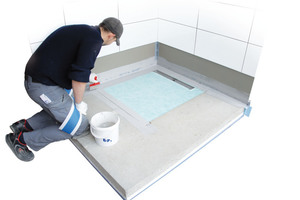

5 Den Konstruktionskleber auf die Umrandung der Duschrinne
aufbringen. Dieser dient zur Abdichtung des Übergangs von der

Duschrinne zur Abdichtungs- und Entkopplungsbahn.

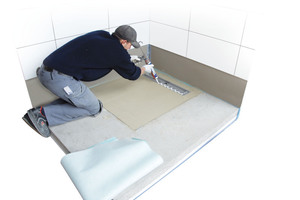

6 Die Abdichtungs- und Entkopplungsbahn mit dem Kleber befestigen und festdrücken. Der Klebstoff muss anschließend aushärten.

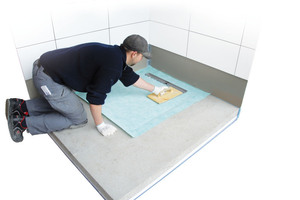

7 Die Übergänge von den Wänden zum Boden mit Dichtbändern und -ecken versehen und mit Flächendicht überstreichen. Danach die

Abdichtungs- und Entkopplungsbahn mit Dichtband abkleben und erneut Flächendicht aufbringen.

8 Nach den Abdichtungsarbeiten den Fliesenkleber auftragen und die Fläche mit Fliesen belegen. Den Siphoneinsatz nach

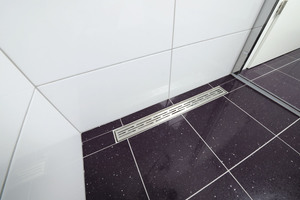

der elastischen Ausfugung zwischen Fliese und Duschrinne einsetzen. Abschließend den (Design-)Rost in die Duschrinne einlegen.

Um Bäder mit bodengleichen Duschen auszustatten, ist eine professionelle Montage erforderlich. Die Duschrinnen sollen dabei leicht und schnell einzubauen sein. Die folgende Bilderstrecke zeigt den Einbau der flexiblen Duschrinne „Elix“ von Richard Brink. Bei der Montage gilt die technische Dokumentation des Herstellers!

Die Duschrinne „Elix“

Eine Entwässerungslösung für Duschbereiche, die sowohl in öffentlichen als auch in privaten Gebäuden zum Einsatz kommt, hat Richard Brink (www.richard-brink.de) entwickelt. Die Duschrinne „Elix“ vereint Funktion und Design. Sie wird passgenau zum jeweiligen Raster der Bodenfliesen gefertigt und bindet sich somit harmonisch in das Gestaltungskonzept des Bades ein. Als Abdeckung eignen sich alle Designroste des Unternehmens, die zusätzlich zum funktionalen Aspekt ästhetische Akzente setzen. Duschrinnen des Typs „Elix“ werden den Anforderungen des barrierefreien Bauens gerecht. Sie sind komplett aus Edelstahl gefertigt und höhenverstellbar ab 92 mm. Dadurch lassen sich die Rinnen an örtliche Begebenheiten anpassen.

Den sicheren Ablauf des anfallenden Wassers gewährleistet der verstellbare Siphon der Rinne. Der asymmetrische Aufbau ermöglicht die nahe Platzierung an der Wand.

Für die Abdeckung der Duschrinne Elix sind verschiedene Designroste, beispielsweise mit quadratischer, rechteckiger oder runder Perforation, geeignet. Je nach Raumausstattung können mit den Rosten gestalterische Akzente für einen ansprechenden Sanitärbereich gesetzt werden.

Die Rinnen müssen nicht mehr auf der Baustelle zugeschnitten werden. Dadurch können Handwerker bis zu 30 % Einbauzeit sparen. Auch der Bauherr profitiert von geringeren Kosten durch weniger Verschnitt. Für die Planung bedeutet dies einen großzügigeren Zeit- und Kostenrahmen. Die Duschrinnen werden je nach Kundenwunsch auf Maß und nach dem Raster des Fliesenbodens gefertigt. Durch die speziellen Maße, die sich an dem geplanten Fliesenraster orientieren, werden harmonische Gestaltungslinien optisch fortgeführt. Design-Abdeckroste lassen sich entsprechend der Maßanfertigungen an die Duschrinnen angleichen. So ergibt sich ein System, das funktional schützt und zugleich die Bäder durch seine einzigartige Optik aufwertet. Dank der verschiedenen Variationen an Rosten können viele Designs für die eigene Badezimmer-Gestaltung ausgewählt werden. Auch Wandanschluss-Flansche lassen sich individuell anfertigen. Ob für Ecken, Nischen oder Duschbereiche mit zwei sich gegenüberliegenden Wandabschnitten – alle Sonderformen sind möglich.
