Potenziale des digitalen hydraulischen Abgleichs

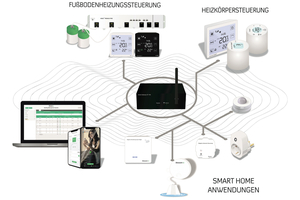

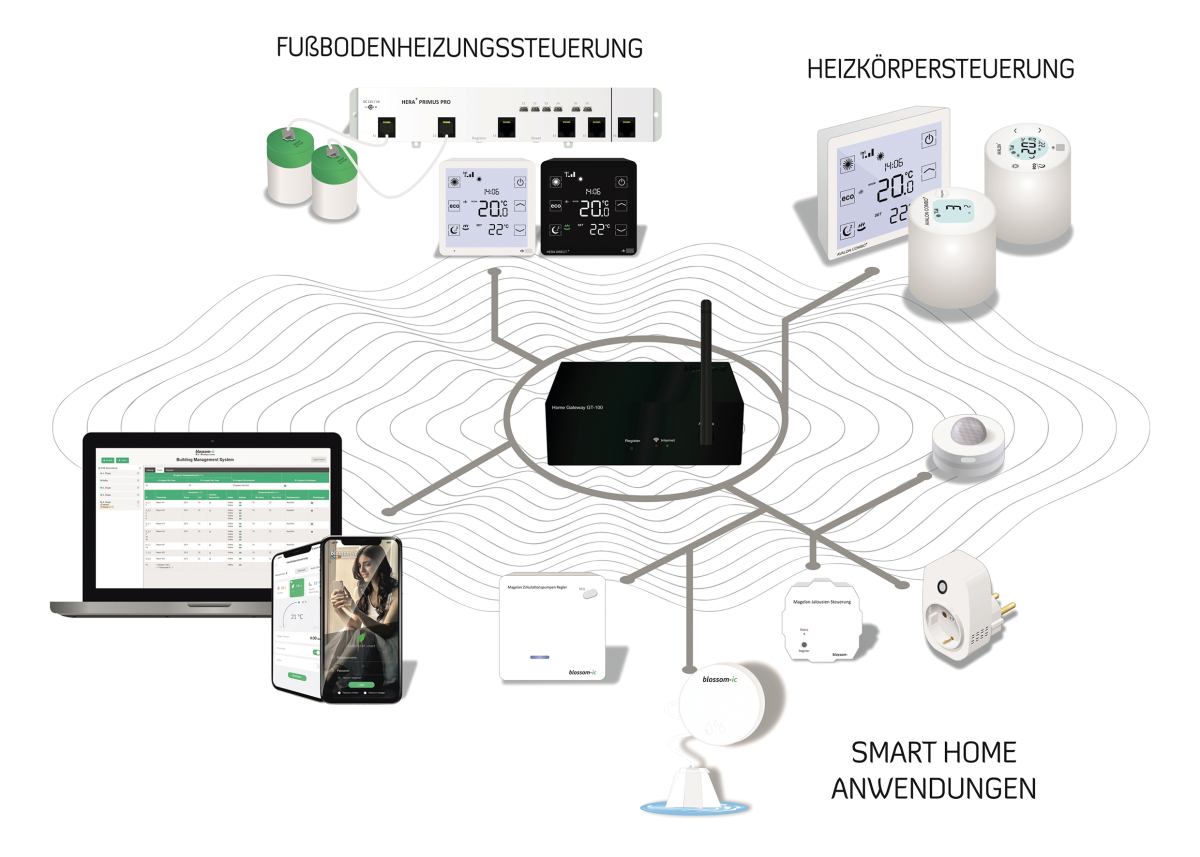

Bild 1: Das System von blossom-ic übernimmt permanent auf der Basis der eigenen Messdaten die Prüfung, ob die jeweilige sollinnentemperatur- und außentemperaturabhängige Raumheizlast mit der bereitgestellten Raumheizleistung übereinstimmt.
Quelle: blossom-ic

Der gesetzlich geforderte hydraulische Abgleich verlangt auch für Bestandsgebäude einen wiederholten Berechnungsgang der Auslegung. So heißt es: „Für Förderanträge ab dem 1. Januar 2023 wird der hydraulische Abgleich ausschließlich nach dem Verfahren B akzeptiert, was eine korrekte raumweise Ermittlung der Heizlast voraussetzt.“ Soweit es in der Branche verstanden wird, ist mit „Ermittlung“ eine Berechnung gemeint.

Das Verfahren B ist nur eine Momentaufnahme

Hiernach sind auch bei Gebäuden im Bestand Raumlasten und Heizflächen sowie Massenstrom, Voreinstellungen der Ventile und Heizkurve erneut zu berechnen. Entsprechend der Berechnungsdaten sind dann die entsprechenden Einstellungen vorzunehmen. Das sogenannte „Verfahren B“ verknüpft damit die Schritte „Auslegung der Heizung“, „Hydraulischer Abgleich“ und „Einregelung“ miteinander. Ein messwertbasierter Funktionsnachweis wird jedoch nicht gefordert. Das Verfahren B ist ein einmaliger Vorgang, der den hydraulisch abgeglichenen Zustand im Auslegungsfall sichern soll und dessen Ergebnis nicht geprüft wird. Der Vorgang des hydraulischen Abgleichs wird zwar beschrieben, der benötigte hydraulisch abgeglichene Zustand aber nicht bedacht.

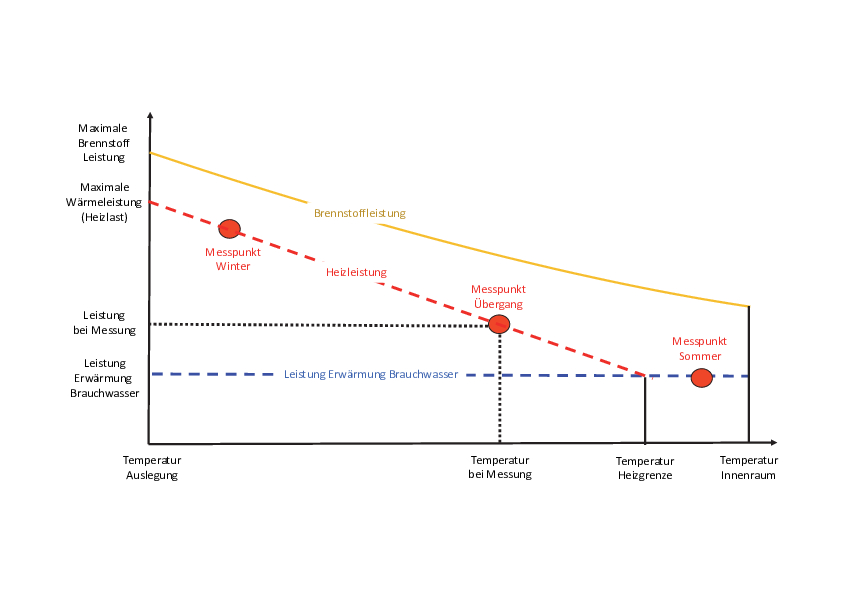

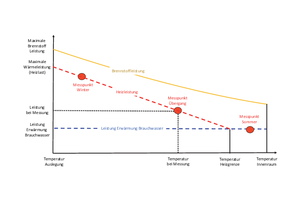

Es bleibt damit offen, ob die geforderten Schritte zum gewünschten Ergebnis führen. Und dies gilt nur für den Zustand der vorherrschenden Auslegungstemperatur oder die Phase einer Aufheizung, also nur zeitweise, von einer Veränderung der Hydraulik durch Nutzereingriffe ganz abgesehen. Dabei ist sicher nachvollziehbar, dass gerade im Bestand die Ermittlung der Raumlasten nur annähernd erfolgen kann. Jede Berechnung im Bestand ist schließlich auf Vereinfachungen und Annahmen angewiesen. Herstellerangaben, z.B. über Ventilkennwerte, beinhalten unvermeidbare Toleranzen. Bei der handwerklichen Umsetzung treten naturgemäß Fehler und Irrtümer auf. Hinzu kommt, dass dieses Verfahren entsprechende Fachkenntnis verlangt, die aktuell nicht im erforderlichen Maße zur Verfügung steht. Bild 2: Eine spezifische Gebäudekennlinie, die aus verschiedenen Messwerten softwaregestützt erstellt wird.
Quelle: ratiodomo

Neue Möglichkeiten durch Digitalisierung

Als Ingenieurgesellschaft haben wir uns ab dem Jahr 1998 im Rahmen der Markteinführung des Verfahrens zur messwertbasierten Ermittlung der Gebäudeheizlast zur Identifizierung von Über- oder unterdimensionierten Wärmeerzeugern, die später in die Norm DIN EN 15378 aufgenommen wurde, auf die messwertbasierte Analyse des Betriebsverhaltens der Wärmeerzeuger konzentriert, um damit den Nutzungsgrad zu verbessern und die Gebäudeheizlast zu ermitteln. Dazu wird softwaregestützt eine spezifische Gebäudekennlinie, siehe Bild 2, aus verschiedenen Messwerten erstellt. Diese Kennlinie findet u.a. auch Verwendung, um die Anschlusswerte für Fernwärme nach Dämmmaßnahmen neu zu bestimmen. Das Prinzip wird sowohl vom Anbieter, meist Stadtwerke, als auch vom Abnehmer, meist Wohnungsgesellschaften, nachvollzogen und akzeptiert.

Den hydraulischen Zustand bewerten wir über das zeitabhängige Verhalten der Spreizung des Heizkreises sowie die Gradienten des Anstiegs der Raumtemperaturen und detektieren so fehlerhafte hydraulische Einstellungen. Hier sind meist Heizkurven und Pumpenleistungen zu hoch eingestellt, um Hydraulikfehler zu kompensieren oder um einfach auf der ganz sicheren Seite zu sein. Der Mehrverbrauch entsteht somit primär durch den ausbleibenden Brennwerteffekt bei der Wärmeerzeugung mittels brennstoffbefeuerter Kessel und Übertemperaturen im Verteilsystem und in den Räumen, was in den besser gedämmten Gebäuden an der Tagesordnung ist.

Wesentliche Impulse für den hydraulischen Abgleich

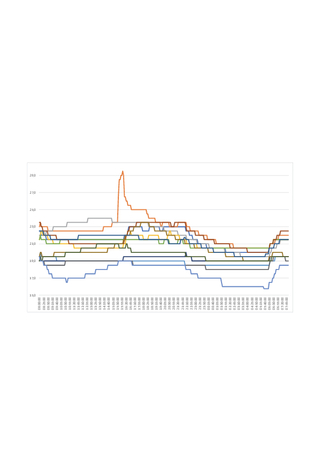

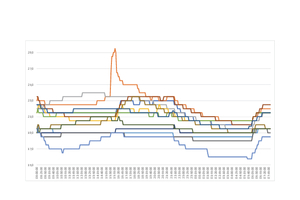

Einen wesentlichen Impuls für die Durchführung des hydraulischen Abgleichs hat sicher auch die Optimus-Studie 2002 bis 2005 gegeben. Dort wurden Effekte durch eine Optimierung vor Ort ermittelt. Im Einzelnen wurden Thermostatventile zur Durchflussbegrenzung voreingestellt, Einstellungen der Pumpen oder der Differenzdruckregler auf die Anforderungen der nachgeschalteten Netze vorgenommen sowie Regler optimiert. Dabei wurde ermittelt, dass die Einsparung in den Gebäuden der neuesten Baualtersklasse deutlich größer als in der mittleren Baualtersklasse war. In der ältesten Baualtersklasse waren praktisch keine Einsparungen durch den hydraulischen Abgleich nachweisbar. Das ist auch logisch, weil auch in den neueren Gebäuden weiterhin hohe Vorlauftemperaturen zur Verfügung standen, schon deshalb, um die Warmwasserbereitung bestimmungsgemäß zu realisieren. Bild 3: Raumtemperaturen in einem EFH über 24 h mit Nachtabsenkung und Aufheizphasen. Diese Messdaten bilden die Grundlage für die messwertbasierte Bestimmung der Raumheizlasten.
Quelle: ratiodomo

Neue digitale adaptive Systeme

Inzwischen werden zunehmend digitale adaptive Systeme entwickelt, die als „Verfahren des temperaturbasierten hydraulischen Abgleichs“ bezeichnet werden. Derartige Systeme sind, analog der messwertbasierten Bestimmung der Gebäudeheizlast, sehr gut in der Lage, Raumheizlasten im Bestand über die funktionsbedingt generierten, spezifischen Messwerte in den Regelstrecken zu ermitteln. Dazu stehen je nach Regelkonzept gemessene und zueinander in Bezug gesetzte Medientemperaturwerte, Heizflächentemperaturen, Differenzdrücke, Ventilpositionen oder Volumenströme zur Verfügung.

So übernimmt beispielsweise das blossom-ic System permanent auf der Basis der eigenen Messdaten die Prüfung, ob die jeweilige sollinnentemperatur- und außentemperaturabhängige Raumheizlast mit der bereitgestellten Raumheizleistung übereinstimmt.

Bei jedem Aufheizvorgang wird der Gradient der Aufheizung der Räume miteinander verglichen. Zum Einsatz bei dem Verfahren kommen u.a. Thermostate im Informationsverbund, die über entsprechende Regelalgorithmen bei Verwendung der vorhandenen Temperaturmesswerte sichern, dass das System in allen Lastsituationen und auch bei Nutzereingriffen immer im hydraulisch abgeglichenen Zustand arbeitet. Damit entsteht für jeden Raum wiederum analog der Gebäudekennlinie eine Raumkennlinie, mit der die korrekte Dimensionierung der Heizfläche und die Einstellparameter der Heizung geprüft werden. „Abweichler“ werden markiert und z.B. über das Display des Mobiltelefons dem Nutzer mitgeteilt.

Das Bild 3, Raumtemperaturen in einem EFH über 24 h, zeigt beispielhaft die Raumtemperaturen in verschiedenen Räumen über einen Tag mit Nachtabsenkung und Aufheizphasen. Diese Messdaten bilden die Grundlage für die iterativ arbeitenden Algorithmen zur messwertbasierten Bestimmung der Raumheizlasten. Die Gradienten der Aufheizphase sind hier im Zeitraum von 06:00 Uhr bis 07:00 Uhr gut erkennbar.

Statt aufwändiger Berechnungen schnelle Installation

Wenn man noch dazu berücksichtigt, dass statt des zeitaufwändigen „Verfahrens B“ im Bestand nur der Wechsel der Thermostate ohne die Notwendigkeit spezieller Fachkenntnisse mit anschließender Erfolgskontrolle und das auch bei laufendem Betrieb alternativ möglich ist, sollten die Systeme des digitalen hydraulischen Abgleichs als erstrebenswerter Beitrag zur Beschleunigung der energetischen Optimierung der Heizungen verstanden werden.
