Webbasiertes Tool vergleicht Energieeffizienz und Kosten

„Wir wollten ein selbsterklärendes Online-Tool entwickeln, das Handwerker und Energieberater bei der Planung und Auslegung von komplexen PVT-Wärmepumpensystemen unterstützt“, erklärt Bharat Chhugani, Wissenschaftler beim Institut für Solarenergieforschung Hameln (ISFH) und Entwickler des Wärmepumpen-Vergleichstools. Chhuganis Arbeiten sind Teil der Initiative IntegraTE zur Verbreitung von PVT-Kollektoren und Wärmepumpen im Gebäudebestand, die das Bundeswirtschaftsministerium finanziell unterstützt. Neben dem ISFH, dem Institut für Gebäudeenergetik, Thermotechnik und Energiespeicherung (IGTE) der Universität Stuttgart und dem Fraunhofer ISE sind dafür seit Dezember 2019 gleich drei wissenschaftliche Partner gemeinsam am Start. Das Tool steht allen Interessierten kostenfrei unter diesem Link zur Verfügung: https://heatpumpsystems.isfh.de/

Im ersten Schritt kann der Nutzer des Tools aus sieben verschiedenen Systemvarianten auswählen, darunter

• PVT + Sole-Wasser Wärmepumpe
• Erdwärmesonde + Sole-Wasser-Wärmepumpe
• Luftwärmepumpe
• PV + Luftwärmepumpe.

Die Heizsystemvarianten sind grafisch dargestellt und ihre Funktion, Einsatzmöglichkeiten sowie Vor- und Nachteile werden in Textform erläutert. Im zweiten Schritt wählt der Nutzer eine von zwei Haustypen aus, entweder einen Einfamilienhaus-Neubau und /oder ein Bestandsgebäude.

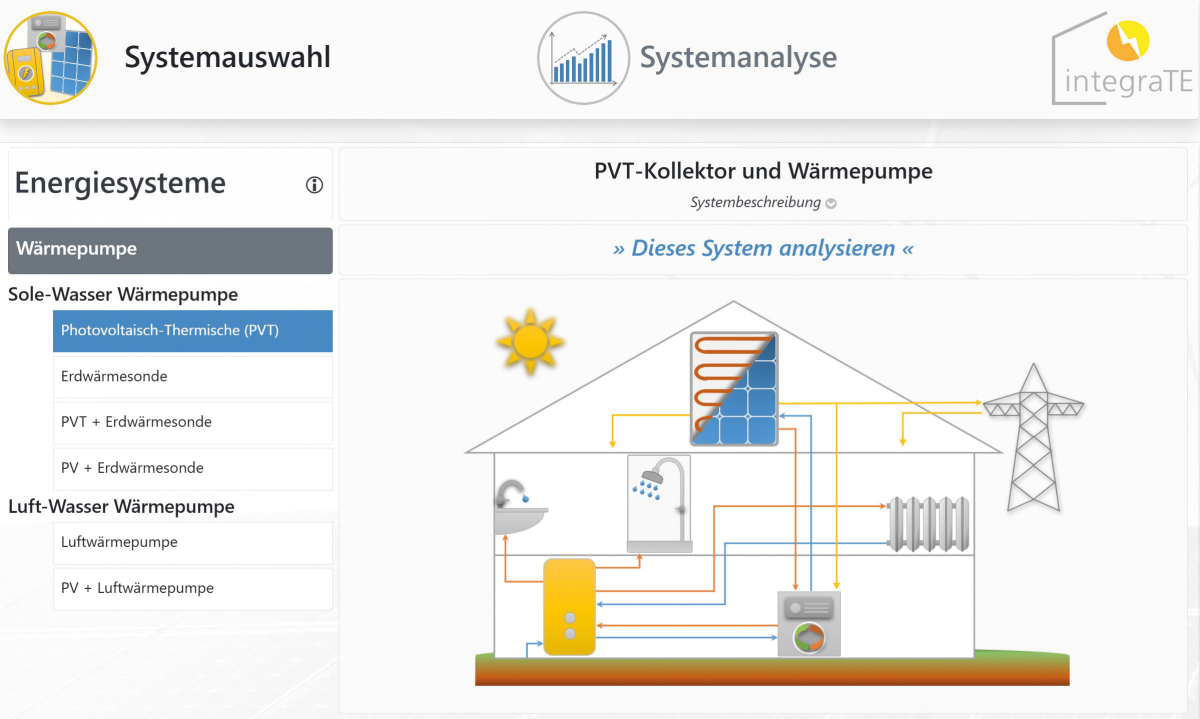

  Startseite des Tools. Über die „Systemauswahl“ oben links und den Link „Dieses System analysieren“ kann der Anwender zwischen verschiedenen Wärmepumpenheizvarianten hin- und herspringen und energetische und wirtschaftliche Kenndaten analysieren.
Screenshot: https://heatpumpsystems.isfh.de

Tool basiert auf zigtausenden von „TRNSYS“-Simulationen

Der besondere Service besteht darin, dass bei allen Systemvarianten für die Auslegungs-Parameter und wirtschaftlichen Rahmenbedingungen bereits Werte im Tool vorgegeben sind, sodass der Nutzer direkt Kennwerte erhält. Vorgegeben sind unter anderem Werte für die Auslegung der Solaranlagen oder der Erdwärmesonde, sowie Energie-, Wartungs- und Komponentenpreise. Wichtig dabei: Über einfach zu bedienende Schieberegler können die Anwender alle Eingabewerte flexibel anpassen. An allen Parametern findet man einen Quickinfo-Knopf, der konkrete Handlungsanweisungen oder weitere Erklärungen für den Anwender liefert.

Damit für eine große Anzahl von frei einzugebenden Parametern Ergebnisse ermittelt werden können, hat Chhugani zigtausende von Simulationen mit der Software „TRNSYS“ durchgeführt, deren Ergebnisse im Tool für die verschiedenen Systemvarianten unter dem Reiter „Energie“ dargestellt sind. „TRNSYS“ ist ein flexibles, komponentenbasiertes Simulationsprogramm für komplexe thermische und elektrische Energiesysteme, das vorwiegend Wissenschaftler einsetzen.

Wichtige Energie-Kenndaten bei dem vom ISFH entwickelten Tool sind die Jahresarbeitszahl der Wärmepumpe, der jährliche Netzstrombezug oder der Eigenverbrauchsanteil des Solarstroms. Das Besondere: Verändert man einen Eingangsparameter mit Hilfe des Schiebereglers, wird die Bilanz zeitgleich neu berechnet und die Kennzahlen auf der Seite „Energie“ passen sich sofort an.

Gleiches gilt für die ökonomische Bilanz über den Reiter „Wirtschaftlichkeit“. Dort sind als Kenndaten die Gesamtinvestitionskosten des Systems mit und ohne Förderung, die jährlichen Betriebskosten sowie die Energiegestehungskosten dargestellt. Verändert man zum Beispiel den Schieberegler des Wärmepumpenpreises oder der aktuellen Fördersumme, verändern sich die wirtschaftlichen Kenndaten zeitgleich (Screenshot PVT + Wärmepumpe).

Energieberater schätzen das Tool für die Kundenberatung. „Bei meinen System-Beratungen und der Planung/Projektierung von PVT–Anlagen spielen der Zusatznutzen durch die Wärme und die langfristigen, geringen Betriebskosten für Heizung und Warmwasser eine zentrale Rolle. Das Wärmepumpen-Vergleichstool hilft, die Kosten der verschiedenen Auslegungs-Varianten zur Kundenentscheidung objektbezogen zu berechnen und neutral gegenüberzustellen“, betont Hans Biehler, ein unabhängiger Energiesystemberater aus Rheinland-Pfalz.

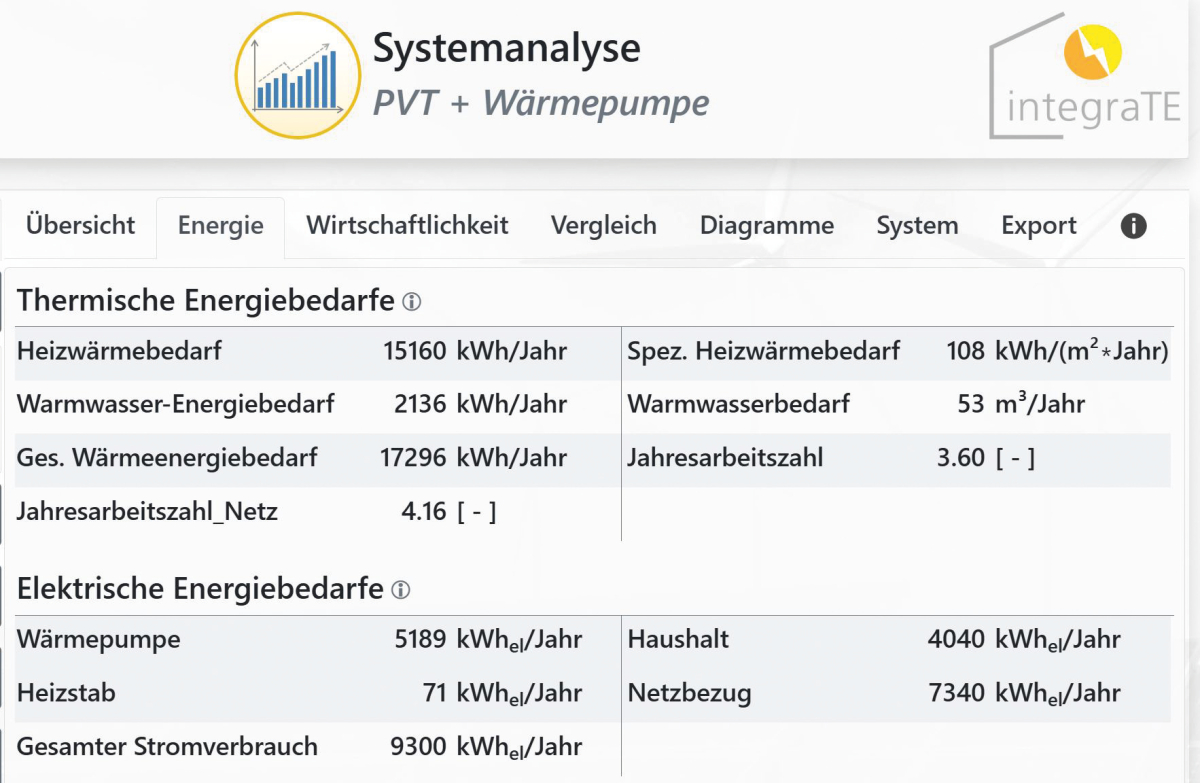

  Die energetischen Kenndaten der System-
variante PVT + Solewärmepumpe sind unter dem Reiter „Energie“ zusammengestellt.
Quickinfos liefern an wichtigen Stellen des Tools zusätzliche Erklärungen für den Nutzer.
Screenshot: https://heatpumpsystems.isfh.de

Quickinfos und andere Nutzungs-Hinweise

Das ISFH-Team hat sich bei der Gestaltung des Tools streng an die vorhandenen Normen und Richtlinien gehalten. „Für die Dimensionierung der Wärmepumpe haben wir die Richtlinie VDI 4645 genutzt, die Wirtschaftlichkeitsberechnung nach Annuitätenmethode basiert auf der VDI 2067 und die Auslegung der PVT-Flächen haben wir an der Berechnungsmethode der Kollektornorm ISO 9806 orientiert,“ erklärt Peter Pärisch, Gruppenleiter Thermische Energiesysteme beim ISFH, der die Toolentwicklung begleitete.

Zwei wichtige Hinweise will das ISFH-Team zukünftigen Nutzern noch mit auf den Weg geben. Die voreingestellten Werte beziehen sich alle auf das Einfamilienhaus-Bestandsgebäude. Stellt der Nutzer auf ein Einfamilienhaus-Neubau um, teilt ihm die Quickinfo mit: „Bei Änderung des Gebäudetyps werden die Auslegung und die Kosten der Komponenten nicht automatisch umgestellt. Bitte unter Komponentenpreise prüfen und manuell anpassen“.

Der zweite wichtige Hinweis betrifft die Speicherfähigkeit der Ergebnisse. Jeder Datensatz kann über die Exportfunktion komplett als csv-Datei heruntergeladen werden. Die Eingabewerte wie auch die berechneten Kenngrößen sind tabellarisch übersichtlich, in Gruppen aufgeteilt dargestellt. Wichtig für den Nutzer ist folgender Hinweis: Wechselt er oder sie von einer Systemvariante zur anderen, dann sind die manuell veränderten Schieberegler wieder auf ihre Grundeinstellungen zurückgestellt und alle Eingabewerte basieren auf den Voreinstellungen.
