Was im Altbau möglich ist
Denkmalgeschütztes Wohnhaus energieeffizient saniert
Der Eigentümer eines denkmalgeschützten Wohnhauses in Duisburg setzte bei der Sanierung und Erweiterung seines Gebäudes auf ein energieeffizientes Gesamtsystem. Ein neues Rohrleitungssystem für die hygienische Trinkwasserversorgung, insgesamt 240 m2 Fußbodenheizung inklusive Regelung, eine außen aufgestellte Luft/Wasser-Wärmepumpe sowie ein Kunststoff-Wärmetank als Trennspeicher bringen neueste Technik in das historische Haus.

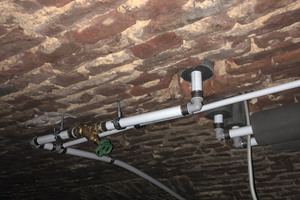

Die gesamte Sanitärinstallation führte der Fachbetrieb Samid Huskic GbR aus Duisburg mit dem Rohr-Installationssystem der Dautphetaler Roth Werke aus. Rund 200 m Roth Alu-Laserplus-Systemrohr in den Dimensionen 17 bis 40 mm leiten das Trinkwasser von der Wasseruhr bis zu den verschiedenen Entnahmestellen. Das langjährig praxiserprobte Roth Rohr-Installationssystem beinhaltet neben dem Mehrschichtverbundrohr Roth Alu-Laserplus die Roth Kunststoff-Fittings aus dem Hochleistungskunststoff PPSU (Polyphenylsulfon). Der Werkstoff verfügt über hohe Druck- und Temperaturbeständigkeit und ist für den Langzeit-Heißwassereinsatz geeignet. Ergänzt wird das Sortiment durch die Roth Metall-Fittings mit Gewinde für die Anschluss- und Übergangsstellen. Das System eignet sich für eine maximale dauerhafte Betriebstemperatur von 70 °C bei zehn bar sowie für eine kurzzeitige maximale Betriebstemperatur von 95 °C bei sechs bar Betriebsdruck.
Alle Fittings verfügen über den integrierten Roth „PressCheck“ für sichere Installationen. Dieser ermöglicht eine Zwangsundichtigkeit im unverpressten Zustand entsprechend DVGW-Arbeitsblatt W534: Im Rahmen der Dichtheitsprüfung entweicht bei einer unverpressten Verbindung eine definierte Menge an Wasser. Ein unverpresster Fitting kann innerhalb des gesamten Rohrsystems sofort identifiziert werden. Die Fittings eignen sich zudem für die Montage der Roth Flächen-Heizsysteme.
Für jede Etage die passende Fußbodenheizung

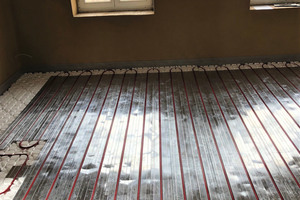

Im Erdgeschoss kamen rund 140 m2 Roth Original-Tacker-System für die Flächen-Heizung und -Kühlung zum Einsatz. Die geringe Traglast sowie eine Höhendifferenz von etwa 8 cm im Obergeschoss des denkmalgeschützten Gebäudes schränkte die Auswahl der Fußbodenheizungssysteme stark ein. Aufgrund des niedrigen Flächengewichtes und der geringen Gesamtaufbauhöhe von 43 mm eignete sich für diese rund 100 m2 große Fläche das Trockenbausystem Roth „ClimaComfort TBS“. Es bietet eine große architektonische Gestaltungsfreiheit und eignet sich daher besonders für Modernisierungsvorhaben. Die Installation ist einfach, schnell und montagefreundlich, da nur ein Systemplatten-Typ zum Einsatz kommt. Die Platten sind untereinander im 30 cm Raster in alle Richtungen kombinierbar und können entsprechend der Raumgeometrie zugeschnitten werden. Ein Nut-/Nase-System erlaubt lagegenaues Verlegen und Ausrichten der Systemplatten untereinander. Die Plattenstruktur ermöglicht die einfache und sichere Fixierung der Wärmeleitlamellen in verschiedenen Richtungen und Positionen der Platte. Die Wärmeleitlamellen sind aus Hochleistungs-Aluminium und gewährleisten so eine besonders gute Wärmeübertragung. Sie verfügen über Sollbruchstellen zur Anpassung auf die gewünschten Längen. Die „Alu-Laserflex“ Systemrohre 14 und 16 mm können waagerecht, senkrecht und diagonal verlegt werden, der kleinste mögliche Verlegeabstand für das Systemrohr ist 15 cm. Der Fachbetrieb Samid Huskic bereitete vor der Montage der Fußbodenheizung den vorhandenen Boden mit einem Ausgleichsestrich vor.
Nachhaltige Energieerzeugung und -Speicherung

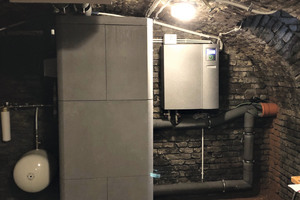

In Kombination zu den Flächen-Heiz- und Kühlsystemen eignet sich aufgrund der Niedrigtemperaturanwendung eine Wärmepumpe als umweltfreundlicher Wärmeerzeuger. Der Bauherr entschied sich für die leistungsgeregelte Luft/Wasser-Wärmepumpe Roth „AuraModul FR 12 kW E“ zur Außenaufstellung. Durch die bedarfsorientierte Wärmeabgabe ist sie besonders energieeffizient und verfügt über eine aktive Kühlfunktion. Zur hydraulischen Entkopplung von Wärmeerzeugerkreislauf und Heizungskreislauf kombinierte Samid Huskic den Kunststoff-Wärmespeicher Roth Thermotank „Quadroline TQ-T 500“ als Trennspeicher. Er kann direkt in das Heizungssystem mit einem dauerhaften Betriebsdruck von bis zu drei bar eingebunden werden. Das Kunststoff-Composite-Material des Speichers mit integriertem Diffusionsschutz in Verbindung mit einer speziellen EPS-Hochleistungsdämmung ermöglicht die effiziente Minimierung der Wärmeverluste. Aufgrund der Wärmedämmeigenschaften des Speichermaterials ist die Energiebilanz deutlich besser gegenüber metallischen Speicherwerkstoffen. Der Speicher wiegt nur rund 50 kg und vereinfachte damit Transport und Montage für den Fachbetrieb Huskic. Ein weiterer Pluspunkt des Kunststoff-Composite-Materials ist, dass es korrosionsfrei ist.
Beratung, Planung, Produkte – alles aus einer Hand
Der technische Verkauf bei Roth hatte Samid Huskic beraten und das energieeffiziente und umweltschonende Anlagenkonzept geplant. So erhielten Fachbetrieb und Bauherr ein aufeinander abgestimmtes Gesamtsystem aus einer Hand.
