Schnell montierte Verteil- und Steigleitungen

Für die Praxis konstruiert

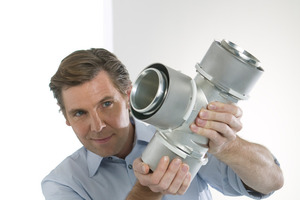

Fittings für ein Verbundrohrsystem

Wie soll die Montage von Verteil- und Steigleitungen in den größeren Dimensionen bis 110 mm aussehen, damit sie für den Fachhandwerker auf der Baustelle zügig und leicht von der Hand gehen? Ergonomisch sollte die Montage sein, präzise Systemkomponenten in einer übersichtlichen Anzahl sollten immer zur Verfügung stehen, zusätzlich stehen eine modulare Verwendung und hohe Flexibilität bei den Fachhandwerkern ganz oben auf der Wunschliste.

Nicht immer ergonomisch war die Verpressung der häufig aus vielen unterschiedlichen Systemteilen bestehenden Spezialkomponenten. Ungünstige räumliche Gegebenheiten und ein rauer Baustellenbetrieb machten die Montage der Verteil- und Steigleitungen insbesondere bei anstrengenden Überkopfarbeiten nicht einfach. Uponor hat reagiert und auf Basis der Anforderungen und Wünsche aus der Praxis ein Verbundrohrsystem für Verteil- und Steigleitungen entwickelt, das flexibel, modular und ergonomisch ist und dabei gleichzeitig höchste Qualitätsanforderungen an die Installation erfüllt. Dabei kommt das neue System mit lediglich 27 Komponenten aus, die so passgenau sind, dass nachhaltige Installationen in nur fünf Montageschritten erfolgen, die in diesem Beitrag Bild für Bild präsentiert werden.

Ergonomisch und wirtschaftlich

in nur fünf Arbeitsschritten montiert

Die Montage von Verteil- und Steigleitungen mit dem „Unipipe“-Mehrschichtverbundrohr von Uponor erfolgt in nur fünf Arbeitsschritten. Dabei verzichtet das System komplett auf lästige Arbeiten über Kopf, sondern setzt auf Ergonomie und Wirtschaftlichkeit, z. B. durch einen zügigen Baufortschritt. Die notwendigen Hauptarbeiten erfolgen bequem auf der Werkbank. Hier werden Fittingadapter vorbereitet, aufgesteckt und dann mit einer „UP 75“-Pressmaschine von Uponor dauerhaft und sicher verpresst. Das vorbereitete Rohr wird anschließend in die bereits vormontierten Schellen unter die Decke oder an die Wand eingehängt. Schließlich wird das Verbundrohr auf den Grundkörper aufgesteckt und im fünften und letzten Arbeitsschritt einfach mit der Arretierung des Verriegelungsstiftes sicher abgeschlossen. Auf den Einsatz von weiterem Spezialwerkzeug wird bei diesem System komplett verzichtet, die vormontierten Verbundstücke werden werkzeuglos gesteckt und dann verriegelt. Diese Montage ist arbeitsfreundlich, zudem schnell, kostengünstig und sichert bei allen Vorzügen die Qualität des Arbeitsergebnisses – für eine dauerhaft sichere Installation.

Flexibel, schnell und modular in der Praxis einsetzbar

Die präzise Abstimmung der jetzt nur noch 27 Systemkomponenten mit dem Grundelement des Verbundrohrs macht eine hohe Verfügbarkeit des gesamten Systems möglich. Aufgrund der überschaubaren Anzahl der einzelnen Systemteile kann bei eventuellen Planungsänderungen auf der Baustelle schnell durch den Großhandel das fehlende Material geliefert werden. Die platzintensive und teure Lagerhaltung von mehreren Hundert unterschiedlichen Teilen, wie selten genutzten Sonderfittings, gehört der Vergangenheit an und ist mit dem neuen Verbundrohrsystem für Verteil- und Steigleitungen nicht länger notwendig. Sollten Teile bei einem Installationsprojekt nicht benötigt werden, so können diese garantiert bei dem nächsten Installationsauftrag sicher eingesetzt werden.

Ein zusätzlicher Vorteil für den Fachhandwerker vor Ort

Nachträgliche Änderungen der Installation, z.B. durch eine Planänderung, sind ohne großen Aufwand dank des hier verwendeten Riegel-Prinzips gut möglich. Dabei wird die bereits vorhandene Installation entriegelt, gelöst und kann dann je nach Bedarfsfall erneut zusammengesteckt werden. Dieser Vorgang ist unkompliziert und bedarf keine oder, je nach Korrekturfall, kaum neues Material.

Die bei konventionellen Systemen verwendeten Reduzierstücke zur Verbindung von unterschiedlichen Leitungsdurchmessern sind bei dem neuen System nicht länger im Einsatz. Diese Aufgabe übernimmt bei dem Uponor-Verbundrohrsystem für Verteil- und Steigleitungen ebenfalls ein einziges Bauteil. Auch hier bewirkt die Reduzierung auf die wesentlichen Teile des Systems eine deutlich schnellere, einfache und dennoch stabile und sichere Installation. Somit stellt das Verbundrohrsystem für die größeren Dimensionen des Verbundrohrs zum Einsatz als Verteil- und Steigleitungen den praktischen Raum für innovative Installationslösungen in der Praxis dar. Das spart zusätzlich wertvolle Montagezeit, Material sowie kostenintensive Planungszeit. Die Innovationen des neuen Verbundrohrsystems für Verteil- und Steigleitungen erfüllen so neben den Anforderungen an Qualität ebenso alle Anforderungen des Fachhandwerkers für eine einfache und ergonomische Montage von anspruchsvollen Installationen.
