Duschen in der Radstation

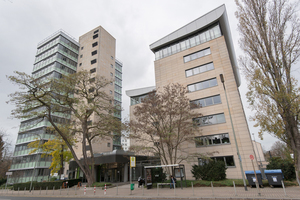

Bei dem Renovierungsprojekt eines Bürogebäudes nahe des Grafenberger Waldes in Düsseldorf ging die Bahners & Schmitz GmbH neue Wege, um die Attraktivität und Nutzungsqualität des Objekts für Mieter und Mitarbeiter auf dem anspruchsvollen Immobilienmarkt Düsseldorf zu erhöhen und so eine nachhaltige Wertsteigerung bzw. -erhaltung zu erzielen.

Unter Federführung des Projektleiters Jörg Stauder wurde neben der umfassenden Modernisierung sowie der Ausrüstung mit moderner Glasfaser-Kommunikationstechnik und multifunktionalen Tagungsräumen auch die Ausweitung des Fahrradwegenetzes in der Landeshauptstadt von NRW in das Planungskonzept einbezogen. Dieses sah vor, im Tiefgaragenbereich als zusätzliches Angebot eine Mietstation für Fahrräder zur Nutzung durch die Mieter einzurichten. Zur Verfügung stehen jeweils elektrounterstützte City- und Mountainbikes, deren Akkus an einer speziellen Ladestation am Empfang während der Arbeitszeit bzw. über Nacht aufgeladen werden können. Während die Citybikes für den täglichen Weg zur Arbeit geeignet sind, bieten sich die Mountainbikes – bspw. während der Pausen oder nach Feierabend – für einen Ausflug in den Grafenberger Wald an. Der Erfolg dieses Angebots wurde bereits nach kurzer Zeit durch eine stetig steigende Mietfrequenz sichtbar.

Anforderungen

Wesentliches Argument gegen die Nutzung von Fahrrädern für den Arbeitsweg bzw. zur Pausengestaltung ist in der Regel das Fehlen von Sanitäreinrichtungen, um sich für den Arbeitstag nach der Anstrengung des Radfahrens wieder frisch zu machen.

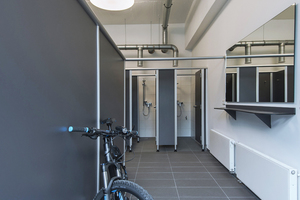

Dieser Anforderung wurde mit einem 40 m² großen, optisch attraktiven Umkleide- und Duschbereich zwischen Tiefgarage und Empfang Rechnung getra­gen. Mit der technischen Umsetzung wurde die Düsseldorfer Niepmann GmbH beauftragt. Das 1907 gegründete Traditionsunternehmen verfügt über umfangreiches Know-how auf allen Gebieten der Sanitär-, Heizungs-, Lüftungs- und Regelungstechnik und gehört zu den führenden Betrieben in Stadt und Umland.

Neben verschiedenen bauseitigen Schwierigkeiten, die überzeugend gelöst werden konnten, stellte die Bereitstellung von Warmwasser für die Duschen das Hauptproblem dar.

Das Lastenheft sah eine parallele Nutzung aller vier projektierten Duschplätze mit einer ausreichenden Menge Warmwasser, eine energiesparende Wassererwärmung, einwandfreie Trinkwasserhygiene sowie eine Entfeuchtung zum Bautenschutz vor. Die Nutzung von Durchlauferhitzern war durch das Fehlen einer 400 V-Spannungsversorgung von vornherein ausgeschlossen.

Trinkwassererwärmung

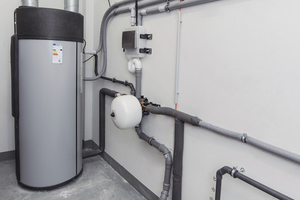

Nach Beratung durch Christian Klemm, Installateur- und Heizungsbaumeister, Energieberater sowie Geschäftsführer der Niepmann GmbH und Kermi Außendienstmitarbeiter Antonius Leszczenski fiel die Produktauswahl auf die Trinkwasserwärmepumpe „x-change fresh“ von Kermi (www.kermi.de), die alle Anforderungen des Objekts umfänglich erfüllt.

Die mit einem COP-Wert von 3,3 (A20/W55) hocheffiziente Trinkwasserwärmepumpe nutzt die Raum-, Ab- oder Außenluft zur Trinkwassererwärmung. Der integrierte Speicher aus innen glasiertem Stahlblech hat ein Fassungsvermögen von 258 l. Innerhalb von 24 Stunden ist die Erwärmung von bis zu 850 l Wasser möglich. Mit eingebaut ist auch serienmäßig ein zusätzlicher elektrischer Heizstab mit einer Heizleistung von 2 kW. Eine wirkungsvolle Polyurethan-Hartschaumdämmung hält die Wärmeverluste in Grenzen.

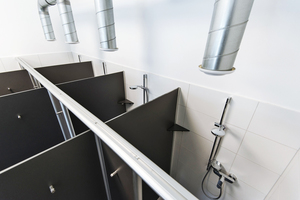

Beim Einsatz im hier beschriebenen Objekt kann die Wärmepumpe u.a. durch die spezielle Führung der Ansaugluft ihre Vorteile voll ausspielen. So werden die für den Betrieb notwendigen Luftmassen direkt über den Duschkabinen abgesaugt und mit einem integrierten Hocheffizienzgebläse der Wärmepumpe zugeführt. Auf diese Weise wird dem Raum die erwärmte, feuchte Luft mit ihrem hohen Energiegehalt entzogen. Die nach dem Durchlauf in der Wärmepumpe abgekühlte, entfeuchtete Luft wird dem Raum wieder zugeführt. So leistet die „x-change fresh“ Trinkwasserwärmepumpe neben ihrer hauptsächlichen Aufgabe der Wassererwärmung einen wirksamen Beitrag zum Bautenschutz.

Auch der Aspekt der Trinkwasserhygiene ist vorbildlich gelöst. Im normalen Betrieb wird das Wasser im Speicher auf max. 62 °C erwärmt. Zur Vermeidung von Verkeimungen ist zusätzlich ein programmierbarer Legionellenschutz integriert. Dieser sorgt dafür, dass die Temperatur des gesamten Speicherinhalts einmal pro Woche auf 70 °C hochgefahren wird. Die dafür notwendige Energie wird ebenfalls durch die Wärmepumpe mit Hilfe des elektrischen Heizstabs erzeugt.

Für alle Funktionen der Wärmepumpe reicht eine 230 V-Steckdose. Trotz ihrer hohen Leistungsfähigkeit überzeugt die „x-change fresh“ mit kompakten Maßen – die Aufstellfläche beträgt unter 1 m².

Wie alle anderen Kermi Wärmepumpen erfüllt auch die „x-change fresh“ in Verbindung mit dem Kermi Energiemanager alle vom Bundesverband Wärmepumpe e.V. (bwp) definierten Anforderungen zur Einbindung von Wärmepumpen in ein intelligentes Stromnetz. Das SG Ready-Label ist allen Kermi Wärmepumpen zugeteilt.

Dieser Punkt ist insofern von wesentlicher Bedeutung, da eine Integration der Wärmepumpe in ein Photovoltaikkonzept zu einem späteren Zeitpunkt vorgesehen ist.

Fazit

Ein durchweg positives Fazit zieht Christian Klemm: „Mit der Realisierung dieses anspruchsvollen Projekts haben auch wir Neuland beschritten. Nach Beratung mit Herrn Leszczenski von Kermi und den folgenden Projektabstimmungen wurde jedoch schnell klar, dass wir unsere Vorgaben an Energieeffizienz, Versorgungssicherheit, Trinkwasserhygiene und Bautenschutz mit der ‚x-change fresh‘ Wärmepumpe vollständig umsetzen können. Entstanden ist eine Lösung zur Wärmeerzeugung, die in Bezug auf diese Punkte keine Wünsche offen lässt und sowohl Auftraggeber und Nutzer überzeugend zufriedenstellt. Wenn die geplante Anbindung an eine Photovoltaikanlage erfolgt ist, kann man von einem nahezu völlig autarken System sprechen. Mehr Energieeffizienz und Umweltverträglichkeit gehen nicht.“
