Schallarm und sicher fixiert

Vorab muss man wissen, dass der Mensch eine Reduzierung des Schalldruckpegels um 3 dB bereits subjektiv als deutlich leiser empfindet und eine Minderung um 10 dB sogar als Halbierung der Lautstärke. Von großer Bedeutung ist dies vor allem im Wohnungsbau: Kaum etwas wird von Bewohnern als störender empfunden, als Fließgeräusche von Wasserinstallationen aus benachbarten Sanitärräumen. Das Unternehmen Schnabl Stecktechnik beschäftigt sich seit Jahren mit dem Thema und entwickelt kontinuierlich Befestigungssystemen für die Elektro- und Sanitär-Montage. Die jüngste Lösung ist für die SHK-Branche konfektioniert worden: Wo wasserführende Rohre bisher mit einer Stockschraube und gummierten Metallschellen angebracht werden mussten, setzt der Hersteller auf den Gewindedübel „SGD mit Clip-on ESD-M8“ in Kombination mit dem „Flexi-Clip“.

Die Funktion im Test

Im März 2021 testete die TGM Wien den Gewinde­dübel in Verbindung mit dem Clip, in welchem Ausmaß die Körperschallübertragung gegenüber Lösungen in Metall vermindert wird. Das Ergebnis: „Die Schnabl-Produkte waren um 50 % leiser als eine gummierte Stahlschelle mit Stockschraube. Im Vergleich zur Befestigung mit Stahlschellen kann durch die Kombination eine Minderung der Fließgeräusche um bis zu 15 dB erreicht werden.“

Das Produkt im Einzelnen

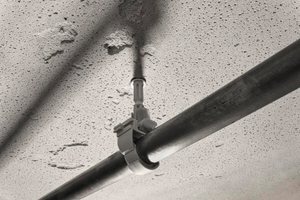

Die neue Systemlösung von Schnabl Stecktechnik besteht aus drei Kunststoff-Teilen: dem „FC Flexi-Clip“, dem „ESD-M8“ und dem „SGD Schnabl Gewinde Dübel“. Für sich allein genommen sind die Komponenten laut Hersteller bereits ein großer Gewinn für den Monteur, da sie sich nach dem Schnabl-Prinzip installieren lassen: „Bohren, Stecken, Fertig.“ schnell und einfach montieren lassen.

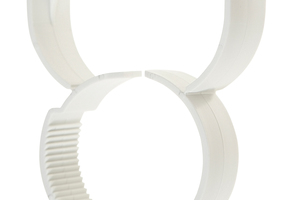

„FC Flexi-Clip“

Rohre unterschiedlicher Größe lassen sich mit dem Clip auf nahezu allen Oberflächen montieren: etwa auf Beton und Gipskarton, auf Kabeltrassen sowie auf Metall und Holz. Die Lösung fasst Rohre mit einem Durchmesser von 16 bis 50 mm. Jeder Clip ist für mindestens zwei Rohrdimensionen verwendbar – das verringert die Lagerhaltungskosten für das Fachhandwerk. Die Rohre lassen sich in der Schelle vorfixieren. Anschließend kann die Schelle mit einem Daumendruck geschlossen werden. „Das wiederum sorgt für eine Arbeitszeitersparnis von bis zu 60 %“, so der Hersteller.

„ESD-M8“

Der „ESD“ ist ein „Clip-on“ für den Flexi-Clip. Dies bedeutet, dass er auf den „Flexi-Clip“ geklickt wird. Die neue Gewinde-Befestigung des „ESD-M8“ ermöglicht eine rasche Anbringung an den Gewindedübel. Der zweiteilige Gewindekopf wird auf den Gewindeteil vom „SGD“ aufgerastet. „Die Montage erfolgt ohne das sonst übliche Aufdrehen der Schelle, also schnell und montagefreundlich“, so das Unternehmen Schnabl.

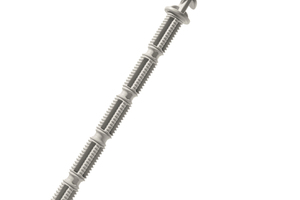

„SGD Gewinde Dübel“

Da der SGD aus Kunststoff und nicht wie handelsüblich aus Metall besteht, lässt er sich einfacher in der Länge anpassen. Dafür kann eine normale Zange genutzt werden, um die gesamte Systemlösung passgenau zu montieren. Anschließend wird die Kombination aus „Flexi-Clip“, „ESD-M8“ und „SGD“ von Hand in das 8 mm Bohrloch eingesteckt.

Vorteile von Kunststoff-befestigungen

Diese Lösung zur reinen Kunststoffbefestigung von wasserführenden Rohrleitungen hat laut Hersteller mehrere Vorteile. „Zunächst einmal wird dem Monteur eine Komplettlösung angeboten. Das bedeutet eine einfache und zuverlässige Montage. Als Werkzeug wird nur eine Bohrmaschine mit 8 mm Bohrer benötigt – das schont Ressourcen und Arbeitszeit.“ Der zweite Vorteil ist der verbesserte Schallschutz durch den Verzicht auf Metall. Dadurch würden die Fließgeräusche deutlich reduziert. Gerade im SHK-Bereich sei eine Verminderung von Fließgeräuschen besonders wichtig.

Bohren und Stecken – das Prinzip von Schnabl

Der Hersteller aus St. Pölten bietet innovative Befestigungstechnik bereits seit 40 Jahren an und ist laut eigenen Angaben zum Weltmarktführer im Bereich Stecktechnik für Elektroinstallationen aufgestiegen. Das Grundprinzip der Lösungen: Ohne Werkzeug und mit einem sehr geringen Kraftaufwand werden die Stecktechnikelemente mit den exzenterförmigen Spreizkörpern in ein 6 oder 8 mm-Bohrloch gesteckt und halten so Auszugskräften von bis zu 40 kg stand. Dabei gehen sie eine kraftschlüssige Verbindung mit der Bohrlochwand ein, was die Haltekraft mit zunehmender Belastung steigert und gegenüber der herkömmlichen Montage ein Vielfaches an Zeit einspart. Die zeitliche Effektivität beweisen unter Aufsicht des TÜV Österreich durchgeführte Testinstallationen, bei denen die Arbeitsabläufe auf der Baustelle genau analysiert wurden: Identische Teilbereiche werden bei einem Bauprojekt mit unterschiedlichen Materialien installiert und anschließend bezüglich des Zeitaufwands verglichen. Der Vorsprung der Schnabl Stecktechnik liegt laut Ergebnis bei 60 %, sowohl im Auf- als auch im Unterputzbereich.
Aktuell umfasst das Sortiment von Schnabl mehr als 200 Produkte. Dazu gehören neben dem „SGD“, dem „ESD“ und dem „FC“ zahlreiche weitere maßgeschneiderte Lösungen zur Rohr- und Leitungsverlegung, Auf- und Unterputzverlegung, für den Funktionserhalt und die Montage auf Gipskarton sowie diverse Spezialanwendungen und Montagehilfen. Armin Schwarz – Verkaufsleiter und Prokurist von Schnabl in Deutschland – betont, dass die oberste Priorität darin liegt, „den Kunden montagefreundliche Produkte zur Verfügung zu stellen, die ihnen eine enorm zeitsparende Arbeitsweise und einen dadurch höheren Profit und mehr Wachstum ermöglichen.“
