Hydraulischer Heizungsabgleich

Mit Pumpe, Reader und App

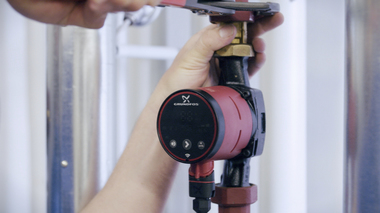

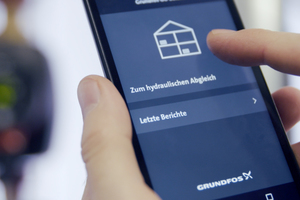

1. Nach Einbau und Inbetriebnahme der „Alpha3“ startet man „GO Balance“ auf dem Smartphone. Danach kann man der Software die Regie überlassen – die App „denkt mit“ und fordert den Benutzer zu den erforderlichen Handgriffen auf.

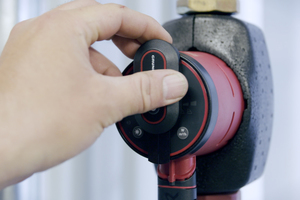

2. Nach Aufforderung durch die App befestigt man den Alpha Reader am Pumpenkopf der „Alpha3“ und startet die Betriebsart für die Datenübertragung. Per Bluetooth-Kopplung zwischen Reader und Smartphone empfängt die App in Echtzeit die Betriebsdaten der Pumpe: Volumenstrom, Förderhöhe, Stromaufnahme, Alarmstatus und Fehlercodes.

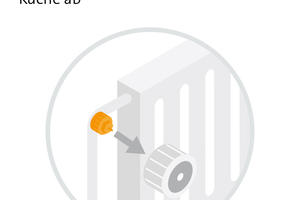

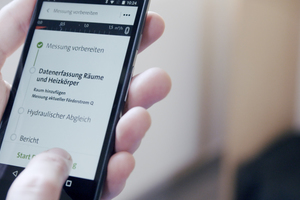

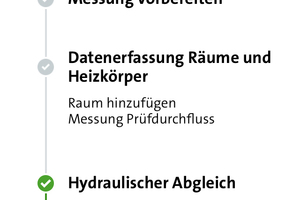

3. Vor dem eigentlichen Abgleich wird das Tool kalibriert und die Daten zu Räumen und Heizkörpern erfasst. Für die Kalibrierung („Messung vorbereiten“) werden zunächst alle Heizkörperventile geschlossen, damit die App über die Pumpe den verbleibenden Volumenstrom als Referenzwert ermitteln kann.

4. Im nächsten Schritt werden Räume und Heizkörper erfasst. Dank Dialogführung, Auswahlmöglichkeiten und hinterlegten Standardwerten ist der Aufwand für den Benutzer gering. Es werden lediglich einfache Angaben benötigt, den Rest erledigt die Software im Hintergrund.

5. Jetzt wird raumweise abgeglichen. Auch hier übernimmt die App die Regie und führt den Installateur Raum für Raum und Heizkörper für Heizkörper durch die einzelnen Handgriffe. Im Hintergrund laufen die Berechnungen: Die App ermittelt über die Betriebsdaten der Pumpe den IST-Volumenstrom zunächst bei voll geöffnetem Ventil und vergleicht ihn mit dem vorher ermittelten SOLL-Volumenstrom.

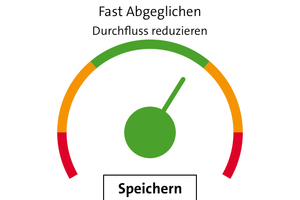

6. Das Ergebnis des Abgleichs stellt „GO Balance“ in einer übersichtlichen Cockpit-Anzeige dar. Auf einen Blick ist zu erkennen, ob der Abgleich im grünen Bereich ist. Falls nicht, gibt die App den Hinweis, ob der Durchfluss reduziert oder erhöht werden muss.

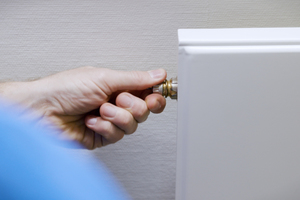

7. Ggf. wird die Ventil-Voreinstellung angepasst. Der veränderte Durchfluss macht sich nach kurzer Verzögerung auf der Cockpit-Anzeige bemerkbar. Das Ergebnis wird am Smartphone kontrolliert. Sollte die Bluetooth-Reichweite im Gebäude nicht ausreichen, lässt sie sich durch einen zweiten Alpha Reader erhöhen.

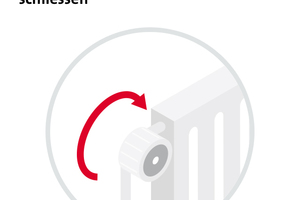

8. Ist der Heizkörper abgeglichen, werden die Werte für den späteren Bericht gespeichert. Die App gibt weitere Hinweise. Wichtig ist z.B., nach dem Abgleich das Thermostatventil vollständig zu schließen, bevor der nächste Heizkörper abgeglichen wird. Dank der App können solche Schritte nicht vergessen werden.

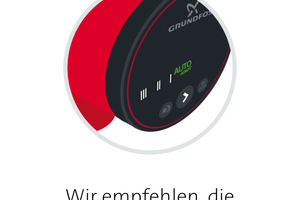

9. Sind alle Heizkörper abgeglichen, wird die Kommunikation beendet. Anschließend sollte die „Alpha3“ wieder in die normale Regelungsart (z.B. „AutoAdapt“) versetzt werden. Der „Alpha Reader“ kann nun gelöst werden. Es ist somit nur ein Reader für den Abgleich nötig. Es folgt der Bericht: Das Protokoll wird auf dem Touchscreen elektronisch unterschreiben und steht als pdf-Datei bereit. Es dient als Nachweis der Fördermaßnahmen.

Der Hydraulische Abgleich wird derzeit mit 30 % der Gesamtnettokosten gefördert. Das macht die Heizungsoptimierung für Privatpersonen ebenso wie für Unternehmen interessant. Doch ist die exakte Heizlastberechnung in vielen Fällen gar nicht so leicht. Mit dem System „Alpha3“ bietet Grundfos ein praxisgerechtes Verfahren, um Zwei-Rohr-Systeme normengerecht hydraulisch abzugleichen. Wie unkompliziert das System funktioniert, zeigen die Arbeitsschritte im Folgenden.

„Pi mal Daumen“ oder aufwendige Rohrnetzberechnung – das waren bislang die wesentlichen Möglichkeiten, eine Heizungsanlage hydraulisch abzugleichen. Näherungsverfahren sind ab 2017 grundsätzlich nicht mehr normenkonform, und die exakte Heizlastermittlung und Rohrnetzberechnung ist in vielen Fällen nicht praktikabel, insbesondere bei der Sanierung kleinerer Bestandsanlagen. Eine interessante Alternative ist das „Alpha3“-Verfahren von Grundfos (www.grundfos.de). Es basiert auf der Idee, die Pumpe als Sensor zu nutzen, um für den hydraulischen Abgleich den tatsächlichen Volumenstrom im Rohrnetz zu ermitteln – und sich damit komplizierte Berechnungen zu ersparen.

Für das Verfahren sind drei Komponenten erforderlich:

Die Umwälzpumpe „Alpha3“: Sie ist mit besonderen Kommunikationsmöglichkeiten für den hydraulischen Abgleich vorbereitet und stellt in einer speziellen Betriebsart die erforderlichen Betriebsdaten als optische Signale bereit.

Der „Alpha Reader“: Das etwa daumengroße Gerät wird während des Abgleichs am Pumpenkopf befestigt und dient als Werkzeug zum Auslesen der Pumpendaten. Der Reader überträgt die Daten per Bluetooth-Schnittstelle auf ein vorhandenes Smartphone oder Tablet.

Die App „GO Balance“: Die Grundfos-Software kann im Apple-Store oder bei Google Play als kostenlose App heruntergeladen werden und lässt sich auf dem iPhone, iPad sowie Smartphones und Tablets mit Android-Betriebssystem installieren.

Mit diesen drei Komponenten kann ein Zwei-Rohr-System mit Radiatoren ohne großen Aufwand zuverlässig hydraulisch abgeglichen werden. Erforderlich sind dazu weder eigene Berechnungen noch eine besondere Schulung. Die „GO Balance“-App führt das mit der Aufgabe beauftragte Fachpersonal mit genauen, gut verständlichen Anweisungen Schritt für Schritt durch den Abgleich.
