Bodenabläufe halten dicht
Bränden ist der Weg versperrt
Wenn es in einem Gebäude brennt, sind Bodenabläufe an Rohrleitungen besonders kritische Punkte. Denn Feuer und Rauch können durch die Leitungen der Haustechnik auf das nächste Geschoss übergreifen. Um diese gefährliche Brandweiterleitung in beide Geschossrichtungen zu verhindern, entwickelte jetzt ein Unternehmen Bodenabläufe der Klassen R30 bis R120, die in diesem Punkt den Sicherheitsstandard verbessern.
Die Bodenabläufe DN 50, DN 70 und DN 100 des Herstellers ACO (www.aco-haustechnik.de) sind mit einem Geruchsverschluss inklusive Hitzeschild und Brandschutz-Kartusche ausgestattet. Ihr Funktionsprinzip ist einfach, aber effizient: Bei Temperatureinwirkung von oben wird der Hitzeschild im Kopf des Brandschutz-Geruchverschlusses aktiviert und schäumt das Gehäuse im oberen Bereich komplett zu. So können weder Feuer noch Rauch in die darunterliegenden Räume eindringen. Bei Temperatureinwirkung von unten schäumt die Brandschutz-Kartusche den Stutzen des Brandschutz-Bodenablaufes zu und schließt so das Gehäuse gegen Feuer und Rauch von unten nach oben.
Trockeneinbauset für Bodenabläufe

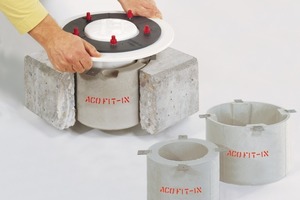

Ein fehlerhafter Einbau oder eine schlechte Vermörtelung bedeuten im Brandfall große Gefahr. Sicherheit schafft hier das industriell vorgefertigte Trockeneinbauset „ACO FIT-IN“, das für Bodenabläufe aus Gusseisen und Edelstahl von DN 50 bis DN 100 entwickelt wurde. Es ermöglicht einen schnellen und mörtellosen Brandschutzverschluss zwischen Bodenablauf und Kernbohrung. Die Montage bleibt in den Händen eines Gewerks, was für erhebliche Zeitersparnis sorgen kann und Vorteile für die Gewährleistung hat. Der Anlagentechniker braucht das „ACO FIT-IN“ nur in die vorgegebene Kernbohrung einzuhängen, dann kann der Bodenablauf mit dem Brandschutzset eingesetzt werden. Noch leichter wird die Aufnahme der Einbausets in den Nennweite DN 50 und DN 70 durch eine spezielle Schalungshilfe, die Kernbohrungen von 225 mm ersetzt.
Planer bauen auf Gusseisen und Edelstahl
Um Brandlasten in der Decke zu vermeiden, ist es sinnvoll Brandschutz-Bodenabläufe mit Gehäusen aus nichtbrennbaren Werkstoffen wie Edelstahl oder Gusseisen mit einer entsprechenden Feuerwiderstandsklasse einzusetzen. Gusseisen entspricht der Baustoffklasse A1 nach DIN 4102 und ist bei Planern eine beliebte Wahl. Nicht nur bei hoher Verkehrsbelastung, sondern auch im Gewerbe- und Wohnungsbau bieten brandschutzgeprüfte Lösungen für Boden- und Flachdachabläufe aus Gusseisen besondere Sicherheit, beispielsweise wenn in Gebäuden mit einer Feuerwiderstandsklasse zusätzliche Brandlasten vermieden werden sollen. Vorteil von Gusseisen bei der Boden- und Deckenentwässerung: Der Ausdehnungskoeffizient entspricht weitestgehend dem von Beton, so dass auch bei großen Temperaturschwankungen eine Rissbildung vermieden wird. Zudem sind Gussabläufe recycelbar – sie bestehen zu 90 % aus Kreislaufmaterial – und sind bis 400 °C temperaturbeständig ohne Beeinträchtigung der mechanischen Eigenschaften. Für Anwendungen mit besonders hohen hygienischen Anforderungen ist der Werkstoff Edelstahl vorzuziehen. Seine Vorteile: hohe Festigkeit, Korrosionsbeständigkeit und eine glatte Oberfläche.
Freier Aufbau von Brandschutz-Flachdachabläufen
Im Bereich von Flachdächern sind – gemäß Landesbauverordnungen – Brandschutzflachdachabläufe vorgeschrieben, wenn zwischen Ablauf und aufgehender Wand mit Fenstern und Türen weniger als 5 m Abstand bestehen. Bei der Wahl des Dachablaufs ist die entsprechende Feuerwiderstandsklasse der Dachdecke, z.B. F30, F60 oder F90, einzuhalten.
Mit Lösungen ohne Geruchverschluss speziell für die Freispiegel- und Druckströmungsentwässerung bietet ACO Haustechnik einen hohen Brandschutzstandard für Flachdächer. Das Systemprogramm umfasst die speziellen „JET“-Abläufe zur Druckströmungsentwässerung für Kies-, Leichtbau- und große Hallendächer sowie „SPIN“-Abläufe zur Freispiegelentwässerung für Parkdecks und Flachdächer sowie die passend auf die Dachabläufe abgestimmten „ACO PIPE“-, „ACO GM-X“- und „ACO GM-X“- Verbundrohrsyteme.
Sicherer Schutz in alle Richtungen

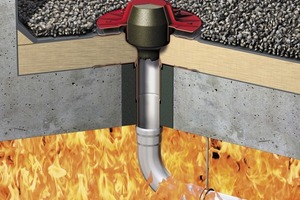

Die Flachdachabläufe aus Gusseisen oder Edelstahl verfügen über eine leicht austausch- bzw. nachrüstbare Brandschutz-Kartusche mit integrierter Intumeszenzmasse. „JET“-Flachdachabläufe für die Druckströmungsentwässerung können problemlos mit entspre
chenden Brandschutz-Luftschleusen ausgestattet werden. Für diese Ausführung wird der Feuer- und Rauchverschluss im Ablaufkörper realisiert.
„SPIN“-Abläufe aus Gusseisen, die bei der Freispiegelentwässerung zum Einsatz kommen, aktivieren bei Feuer ab etwa 150 °C eine Verschlussplatte im Stutzen des Flachdach- oder Parkdeckablaufs. Gleichzeitig quillt Intumeszenzmasse im Fuß des Brandschutzeinsatzes auf und verschließt den Stutzen gegen das Eindringen von Feuer und Rauch. Die Parkdeckabläufe werden meistens direkt in die Decke eingegossen oder in Aussparungen eingesetzt und komplett vergossen.
