Kälteverrohrung aus korrosionsbeständigem Polypropylen
Kunst im Zeichen der Nachhaltigkeit
Das Museum Boijmans Van Beuningen ist das größte Kunstmuseum in Rotterdam und enthält zahlreiche Gemälde und Skulpturen. Die bisher im Keller des Ausstellungsgebäudes gelagerte Sammlung des Museums ist seit Ende 2021 für die Öffentlichkeit zugänglich – und zwar auf sehr spektakuläre Weise. Der niederländische Architekt Winy Maas entwarf im Park des Museums das erste öffentlich zugängliche Kunstdepot der Welt, das nicht nur architektonisch, sondern auch durch seine nachhaltige Bauweise beeindruckt.

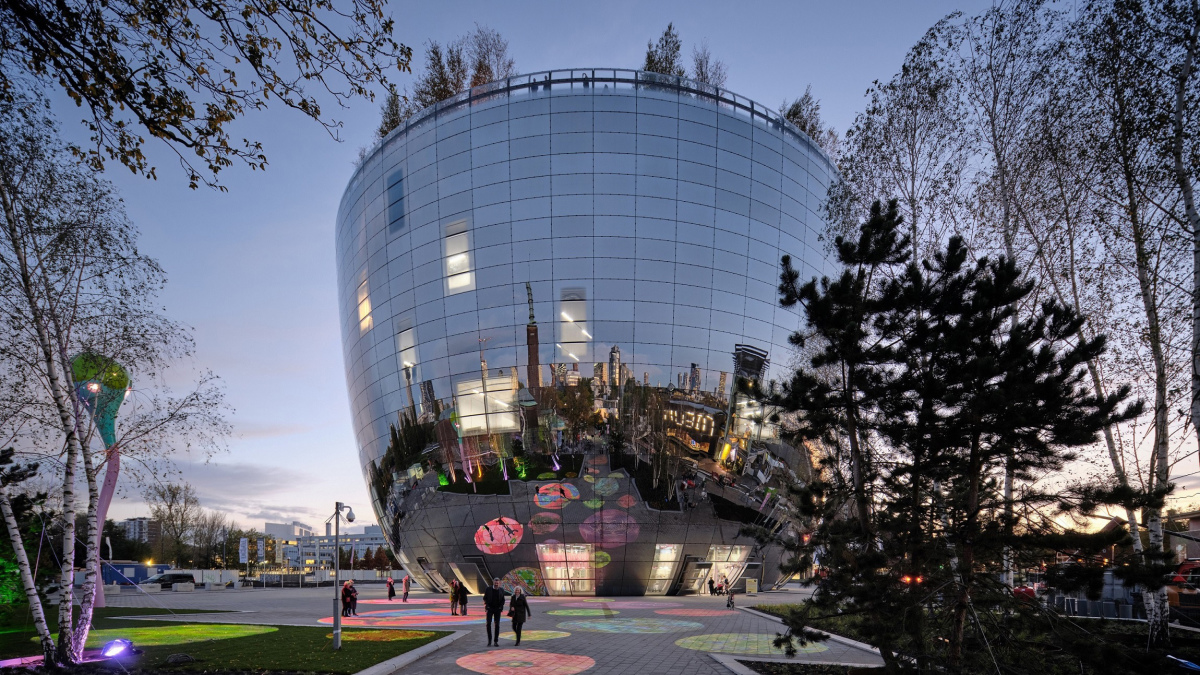

Die ungewöhnliche Form und die Spiegelfassade machen das Kunstdepot des Museums Boijmans Van Beuningen zu einem architektonischen Highlight.
Quelle: Ossip van Duivenbode
Nach rund vierjähriger Bauzeit können Besucher im Kunstdepot das Ergebnis von 173 Jahren Sammeltätigkeit besichtigen. Mehr als 151.000 Objekte sind in 14 Lagerabteilen mit fünf verschiedenen Klimazonen untergebracht. Zum Vergleich: Im eigentlichen Museum finden nur rund 8 % dieser Werke Platz. Neben der Kunst sind in dem Depot auch alle Aktivitäten zu sehen, die zur Erhaltung und Verwaltung einer Sammlung gehören. Das Gebäude selbst besticht durch seine ungewöhnliche runde Form und die auffällige Spiegelfassade. Diese ist fast 40 m hoch und besteht aus 6.609 m2 Glas, aufgeteilt auf 1.664 einzelne verspiegelte Flächen. Dadurch reflektiert das Gebäude seine grüne Umgebung inmitten des Museumsparks.

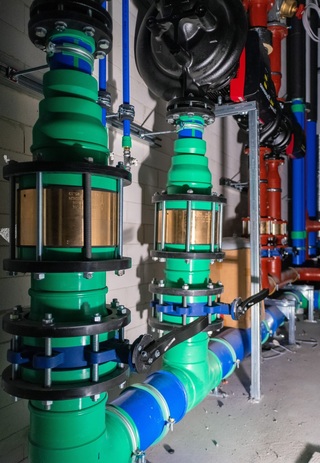

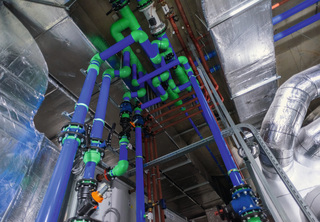

Nachhaltigkeit bis ins Detail: Das Rohrleitungssystem aquatherm „blue pipe“ kam für die gesamte Kälteverrohrung zum Einsatz.
Quelle: ERIKS
„Grün“ bis in die Rohren
Dieser „grüne“ Gedanke der Außenfassade kam auch bei der Auswahl der Rohrleitungssysteme zum Tragen. Daher setzten die Planer für die gesamte Kälteverrohrung auf aquatherm „blue pipe“ aus dem korrosionsbeständigen Kunststoff Polypropylen (PP-R). aquatherm „blue pipe“ zeichnet sich durch seine hohe Temperatur- und Druckbelastbarkeit aus. Hinzu kommen gute Schweißeigenschaften und die Verschmelzung zu einer homogenen und stoffschlüssigen Einheit. Das sorgt dafür, dass der Hersteller ein Höchstmaß an Sicherheit und Lebensdauer verspricht.

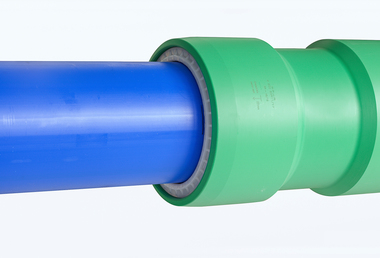

Im Gegensatz zu Stahl punktet Polypropylen durch deutlich geringere CO2-Emissionen.
Quelle: ERIKS
BAM Bouw & Techniek Niederlande wurde als Bauunternehmer für das Depotgebäude beauftragt. Die Installation von aquatherm „blue pipe“ führte Wilsta Prefab BV durch. Wilsta hatte zuvor auch das angrenzende Erasmus Medical Center mit aquatherm Rohrleitungssystemen ausgestattet. Im Kunstdepot wurden mehr als 2 km aquatherm „blue pipe“ mit Durchmessern von 50 bis 250 mm installiert. Eingesetzt wurde die Produktvariante „OT“, ein sauerstoffdichtes Rohr, das mit einer Diffusionssperre ausgestattet ist und somit den Anforderungen der DIN 4726 entspricht. aquatherm „blue pipe OT“ eignet sich daher optimal für die Kälteinstallation. Das System wurde im gesamten Gebäude einschließlich der Anbindung an die Technikräume und verschiedene Verteiler installiert.
Gerade Verlegung in rundem Gebäude
„Die größte Herausforderung bestand darin, die Rohre in einem runden Gebäude gerade zu verlegen“, erklärt Marcel Groenveld, Anwendungsingenieur bei Eriks, dem offiziellen niederländischen Partner von aquatherm. „Außerdem sind im fertig gestellten Gebäude, aufgrund des Einsatzes von zahlreichen gläsernen Bereichen, viele Rohre für die Besucher zu sehen. Dies verlangte nach einer sehr exakten und optisch ansprechenden Verlegung.“

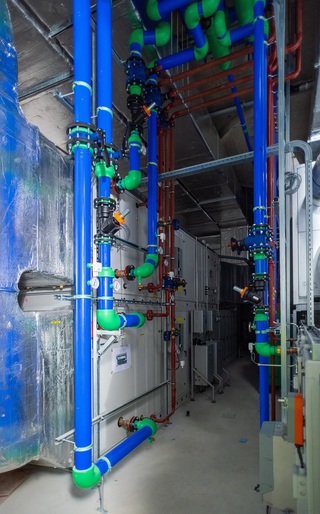

Mehr als 2 km des Rohrleitungssystems wurden verlegt.
Quelle: ERIKS
Auch die unterschiedlichen Temperaturen, die im Depot vorherrschen, stellten eine Herausforderung in der TGA-Planung dar: Schließlich sollten die 14 Abteilungen mit ihren fünf Klimazonen optimale und vor allem konstante Bedingungen in Sachen Temperatur und Luftfeuchtigkeit für die Kunstwerke bieten. Aber auch die Gastronomie, die Büros und die öffentlichen Räume benötigten eine passende Klimatisierung. „Als Lieferant von aquatherm Rohren und Formteilen war es für uns wichtig, alles gut zu koordinieren und vor allem eine Lieferung zur richtigen Zeit am richtigen Ort zu gewährleisten“, so Marcel Groenveld. „Da sich das Gebäude mitten in der Stadt befindet, wurden oft besondere Liefertermine außerhalb der Stoßzeiten genutzt.“
Polypropylen vs. Stahl
Polypropylen – ein Beiprodukt der Rohölverarbeitung – ist einer der beiden wichtigsten Standardkunststoffe. Durch Lebenszyklusanalysen gemäß ISO 14040 werden die Auswirkungen der Rohstoffherstellung auf die Umwelt untersucht. Studien belegen deutlich geringere CO2-Emissionen von Polypropylen-Rohren im Vergleich zu anderen Rohmaterialien, speziell Stahl. aquatherm mit Hauptsitz in Attendorn (Deutschland) verarbeitet diesen Rohstoff, der sich durch lange Lebensdauer und sehr gute Umweltverträglichkeit und Wiederverwertbarkeit auszeichnet, bereits seit rund 50 Jahren. Die aus dem Wirtschafts- und Produktionsprozess anfallenden Kunststoffabfälle werden zum Großteil intern recycelt und zu neuen Produkten verarbeitet.
