Harte Testbedingungen für Ventilatoren
ebm-papst nimmt neues Erprobungszentrum in den Regelbetrieb
Nach 15-monatiger Bauzeit hat der Mulfinger Ventilatorenspezialist ebm‑papst sein neues Erprobungszentrum in Betrieb genommen und zentralisiert damit alle am Stammsitz durchzuführenden Erprobungsaktivitäten. Die Investition von rund 8 Mio. Euro kommt vor allem der Produktsicherheit und -zuverlässigkeit zugute. Moderne Testeinrichtungen auf einer Fläche von 2.500 m² werden von einer intelligenten Prüflingsüberwachung ergänzt und ermöglichen die Validierung entlang des gesamten Entwicklungs- und Produktlebenszyklus.

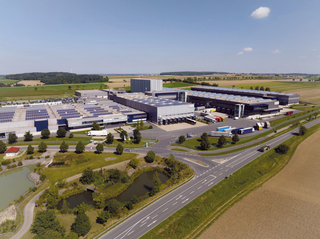

Das neue Erprobungszentrum bearbeitet zentral alle am Stammsitz anfallenden Validations- und Erprobungskapazitäten.
Quelle: Lukas Zwiessele
Lebensdauer, Leistungsfähigkeit und Langzeitverhalten von Ventilatoren werden während der gesamten Betriebszeit von der Umgebung beeinflusst. In sechs Prüffeldern durchlaufen pro Jahr mehrere hundert Ventilatoren und Einzelkomponenten die Teststationen und werden so gezielt mit realen Umwelteinflüssen an und über die Belastungsgrenze gebracht.
Über die Grenzen der Belastbarkeit hinaus
Bis zum finalen Einsatzort legen Ventilatoren oft noch weite Wege zurück. Lagerung und Transport können die Lebensdauer bereits vor der Inbetriebnahme beeinflussen. Deshalb werden Belastungen, die durch einen Transport entstehen können, anhand von unterschiedlich starken, anhaltenden Schwingungen sowie durch einzelne Schockimpulse simuliert.
In Klimaschränken werden die Ventilatoren schnellen Temperaturwechseln ausgesetzt, um mögliche Schwachstellen, Brüche in Materialien oder Materialverbindungen im Vorfeld ausschließen zu können.

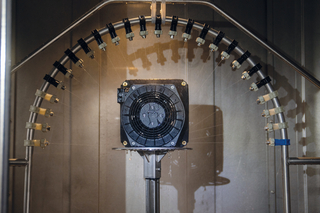

In der IP-Prüfkammer werden Elektroniken und Ventilatoren standardisierten Schutzart-Tests gemäß IP-Code gegen Eindringen von Feuchtigkeit unterzogen.
Quelle: Lukas Zwiessele

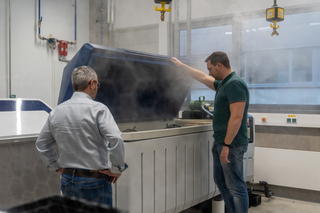

Die Salznebelprüfkammer ist die Nagelprobe für die Qualität der Beschichtungen und die Korrosionsfestigkeit aller Ventilatorenteile.
Quelle: Lukas Zwiessele
Ventilatoren kommen auf Hausdächern, in Windkraftanlagen auf hoher See oder in Waschanlagen zum Einsatz. Dass sie der Feuchtigkeit oder Beregnung dabei standhalten können, beweisen sie bei fünf Standardtests nach den normierten IP-Schutzarten IP X3 bis IP X6 und IP X9K.
Einzelkomponenten werden ebenfalls unter die Lupe genommen: Im Schleudertest werden – sowohl entwicklungsbegleitend als auch bei der Einführung neuer Baugrößen bereits bestehender Baureihen – die Laufräder an und über ihre maximale Betriebsdrehzahl gebracht, um die Zerstörungsdrehzahl zu ermitteln.
Auch salzhaltige Luft kann die Lebensdauer beeinflussen. Im Salznebelsprühtest gilt es möglichst schnell herauszufinden, ob an den Bauteilen Korrosion entsteht. Dafür werden die Prüflinge in geschlossenen Kammern mit einem Salznebel benetzt, um die Qualität der Beschichtungen und Schweißstellen zu gewährleisten.
Jahrzehntelange Expertise in eigens entwickelten Prüfverfahren
Um in der Praxis über viele zehntausend Betriebsstunden oder länger zuverlässig arbeiten zu können, müssen Ventilatoren auch mit der Kombination der Belastungsarten zurechtkommen. Speziell dafür hat ebm-papst drei beschleunigte Lebensdauertests entwickelt, die über mehrere Monate hinweg ein ganzes Produktleben im Zeitraffer simulieren. Sowohl vor als auch nach den Prüfungen werden Sicht- und Funktionsprüfungen durchgeführt. Gateways von ebm-papst neo loggen Parameter wie Drehzahl und Leistung der Prüflinge sowie auch der Prüfanlagen in Echtzeit. Die Daten werden in der Cloud gesichert und können von den Entwicklungsingenieuren jederzeit abgerufen werden. Mit der Gründung der ebm-papst neo GmbH & Co. im Jahr 2020 hat das Unternehmen aus Mulfingen eine Denkfabrik in Dortmund aufgebaut, die vor allem die Digitalisierung im Unternehmen beschleunigen und optimieren soll.
Ein kurzes Video (3 Min) über das Erprobungszentrum finden Sie unter: https://t1p.de/shk-profi-2024-3-ebm-papst
