Sicher und wirtschaftlich

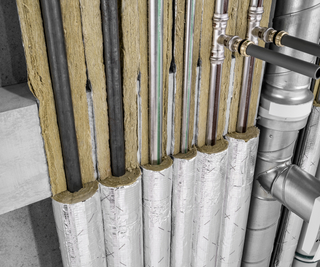

Wie praxisgerecht die neuen Viega-Brandschutzlösungen sind, zeigt insbesondere das geprüfte Viega-System der Dämmschalen für Wand- und Deckendurchführungen anstelle der bisher notwendigen Spezialschalen – und das im Ringspalt sogar ohne zusätzliche Vermörtelung.
Quelle: Viega

Ziel war es nach eigenen Angaben, die Arbeit auf der Baustelle noch wirtschaftlicher und sicherer zu machen. Daher lag der Fokus nicht nur auf der Prüfung und Zulassung weiterer Rohrleitungssysteme, sondern im Sinne des Anwenders zusätzlich auf der einfachen Verarbeitung.

Einfachste Systematik

Für alle Viega-Rohrleitungssysteme werden verschiedene Abschottungsmöglichkeiten angeboten. Diese können in Abhängigkeit von der konkreten Baustellensituation ausgewählt und im Nullabstand zu Viega-Systemen, wie auch -Mischinstallation oder anderen Leitungen (Abwasser, Abluft, Elektro) und Anforderungen (Dämmstoff, Leitungsführung, Ringspalt-ausführung), kombiniert werden. Welche Abschottungsvarianten möglich sind sowie die Anlagen der Prüfzeugnisse hat Viega in einer neuen und übersichtlichen Abschottungssystematik dargestellt.

Kein Ringspalt – keine Kosten

Ringspalte, die bei Kernbohrungen verfüllt werden müssen, z.B. durch zu große Kernbohrungen, Toleranzen der Bohrung oder nicht zentrisch angeordnete Rohre sind der Kostentreiber Nummer eins einer Brandschutzinstallation. Schnell übersteigen die Kosten für den fachgerechten Verschluss der Öffnungen die Kosten des eigentlichen Rohrsystems. Kein Restringspalt ist die einfachste und zugleich kostengünstigste Lösung: Beim Viega-Brandschutzsystem wählt man die zum Außendurchmesser der Dämmschale passende Kernbohrung ein oder zwei Größen kleiner aus. Die Dämmschalen dürfen laut Brandschutznachweis bis zu einem Drittel ihrer Nenndämmstärke im Bauteil komprimiert werden. Restringspalte dürften damit dank des Viega-Systems der Vergangenheit angehören. Der Entfall vom Ringspalt­verschluss beschleunigt gleichzeitig den Baufortschritt und reduziert die Baukosten erheblich. So passt diese Lösung gerade bei Verwendung von normalen Dämmschalen/-matten, denn auf teure Spezial­brandschutzschalen verzichtet das Viega-Brandschutzsystem schon seit Jahren komplett.

Sicherung der Dämmschalen ohne Draht

Das neue „Viega
Praxiswissen: Brandschutz in der technischen Gebäudeaus-
rüstung“.
Quelle: Viega

Zeit und Kosten werden auf der Baustelle außerdem eingespart, weil die neuen Viega-Brandschutznachweise in fast allen Bauanwendungen keine mechanische Sicherung mehr mit Wickeldraht benötigen. Prüfungen bei der Bauabnahme, ob die früher vorgeschriebenen sechs Wicklungen Draht pro laufendem Meter montiert wurden, gehören beim Viega-System der Vergangenheit an. Anstelle der sechs Wicklungen lässt die DIN 4140 auch drei Klebebänder je 1.200 mm Schale zu. Das sehr zeitintensive Drahtwickeln, gerade in dicht belegten Schächten, kann entfallen.

Vereinfachung für Abschottung von Elektroleitungen

Deutlich einfacher und kostengünstiger wird künftig zudem die Abschottung von Elektroleitungen: Bis zu sechs Kabel der gängigen Elektroleitungen (AD < 14 mm) dürfen an der Dämmschale/-matte der Viega-Rohrleitungssysteme angeordnet einfach mit durch das Mörtelbett der Decke oder dem Verschluss der Wand geführt werden. „Das spart Platz, ermöglicht auch eine nachträgliche Verkabelung und ist wirtschaftlicher, da zumeist keine Elektroabschottung mehr benötigt wird“, so das Unternehmen.
